外接模块配置#

模块配置#

修改、添加或者删除ProfinetIO设备需要更改模块配置。模块配置使用骥远软件EnTalk PROFINET Manager。

../_images/1-11.jpg

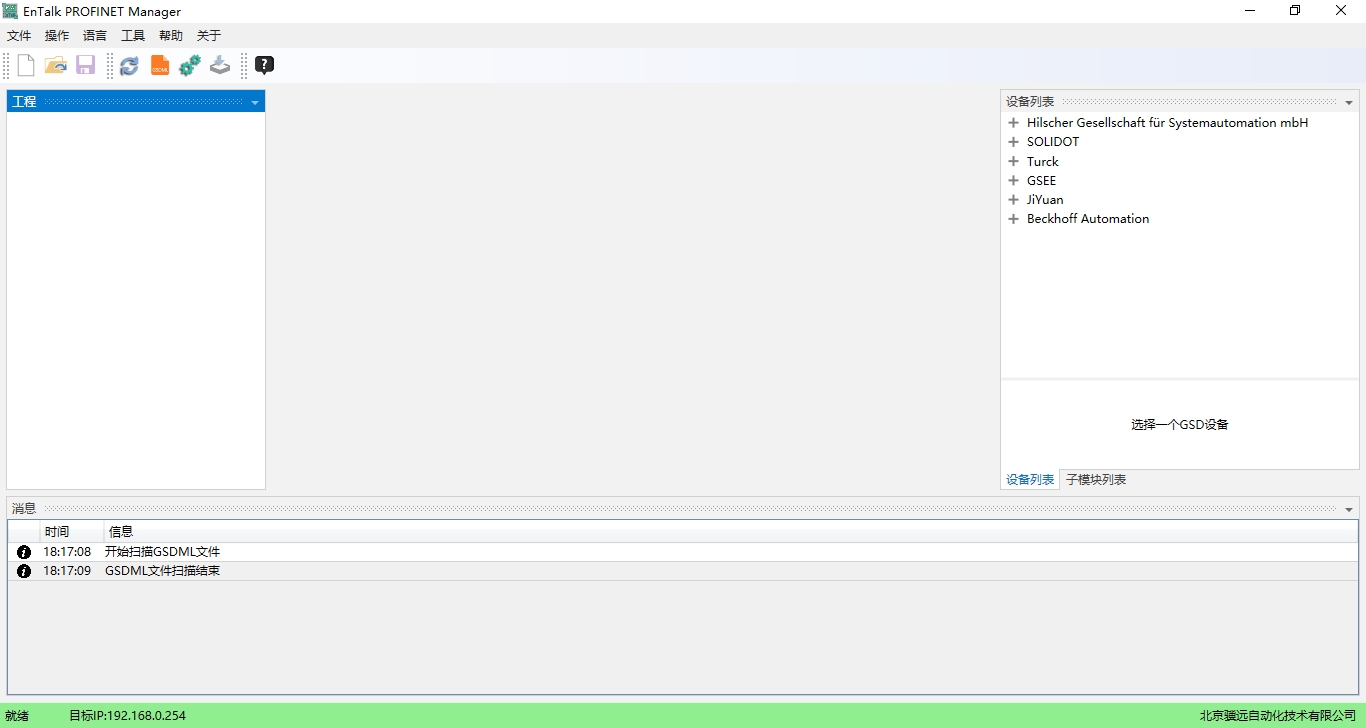

打开EnTalk PROFINET Manager软件。

../_images/1-21.jpg

点击黄色图标，导入Profinet IO设备的GSDML文件，导入后的配置文件会显示在软件右侧的“设备列表”中。

../_images/1-31.jpg

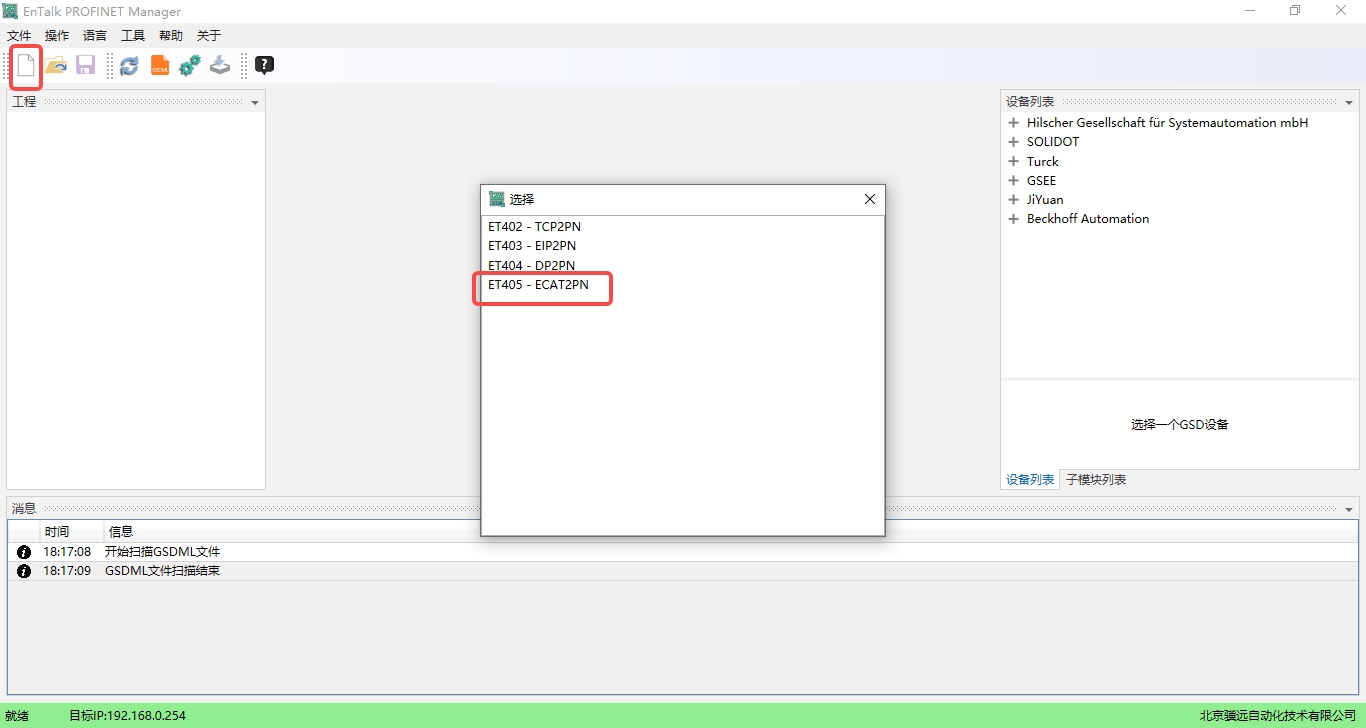

点击新建工程图标，然后选择“ET405 - ECAT2PN”，创建新的工程。

../_images/1-41.jpg

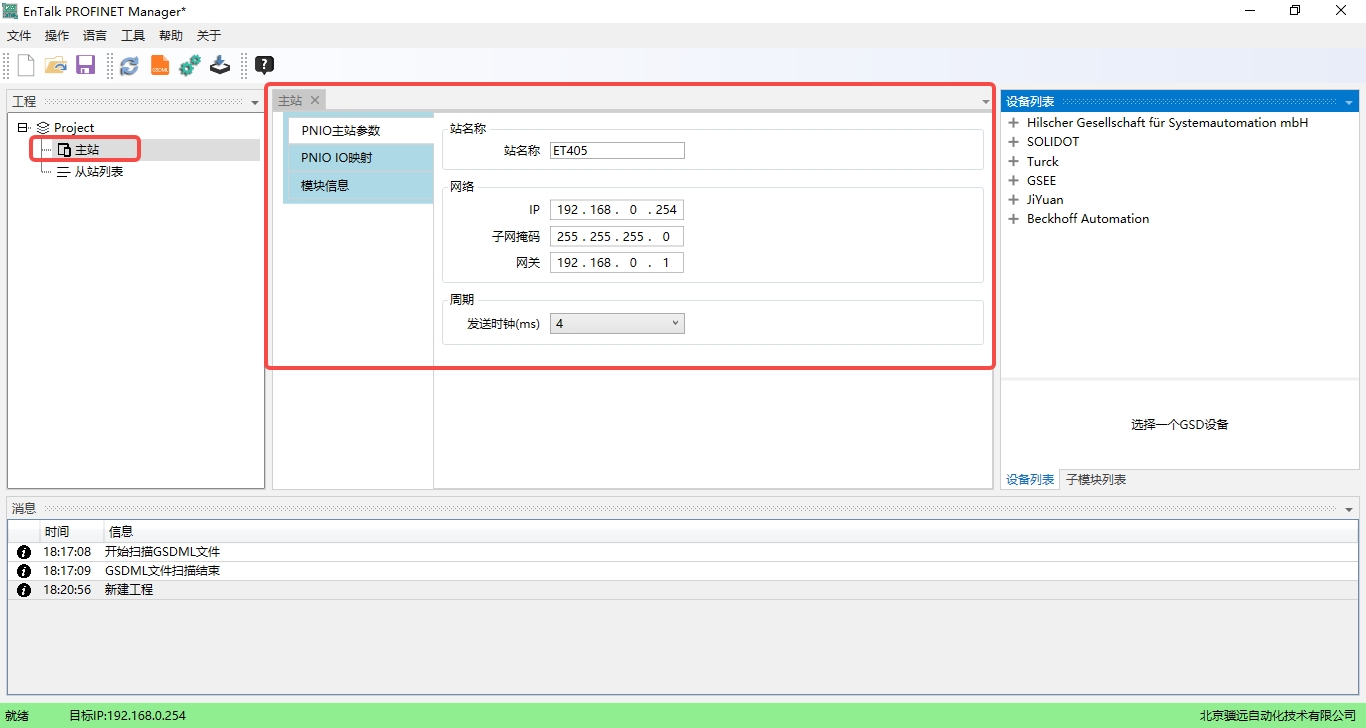

双击工程中的“主站”，单击中间窗口的“PNIO主站参数”，设置Profinet主站的IP和发送时钟周期。

../_images/1-5.jpg

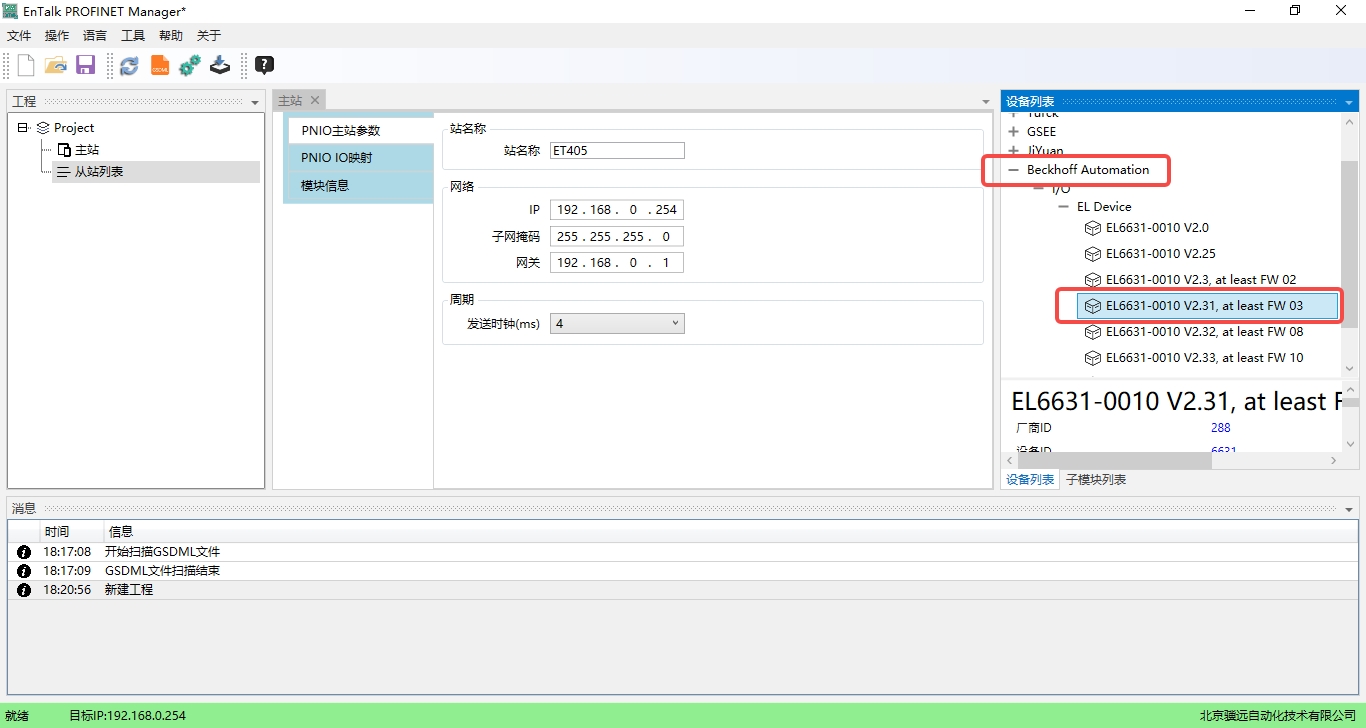

由于EnTalk PROFINET Manager软件不支持偏移地址的自定义设置，所以需要额外添加一个设备，占用前55个输入输出字节，使真正用到的设备的输入输出字节索引在56--63之间。这个额外的设备建议使用Beckhoff的EL6631-0031 V2.3.1，方便添加输入输出字节。

../_images/1-6.jpg

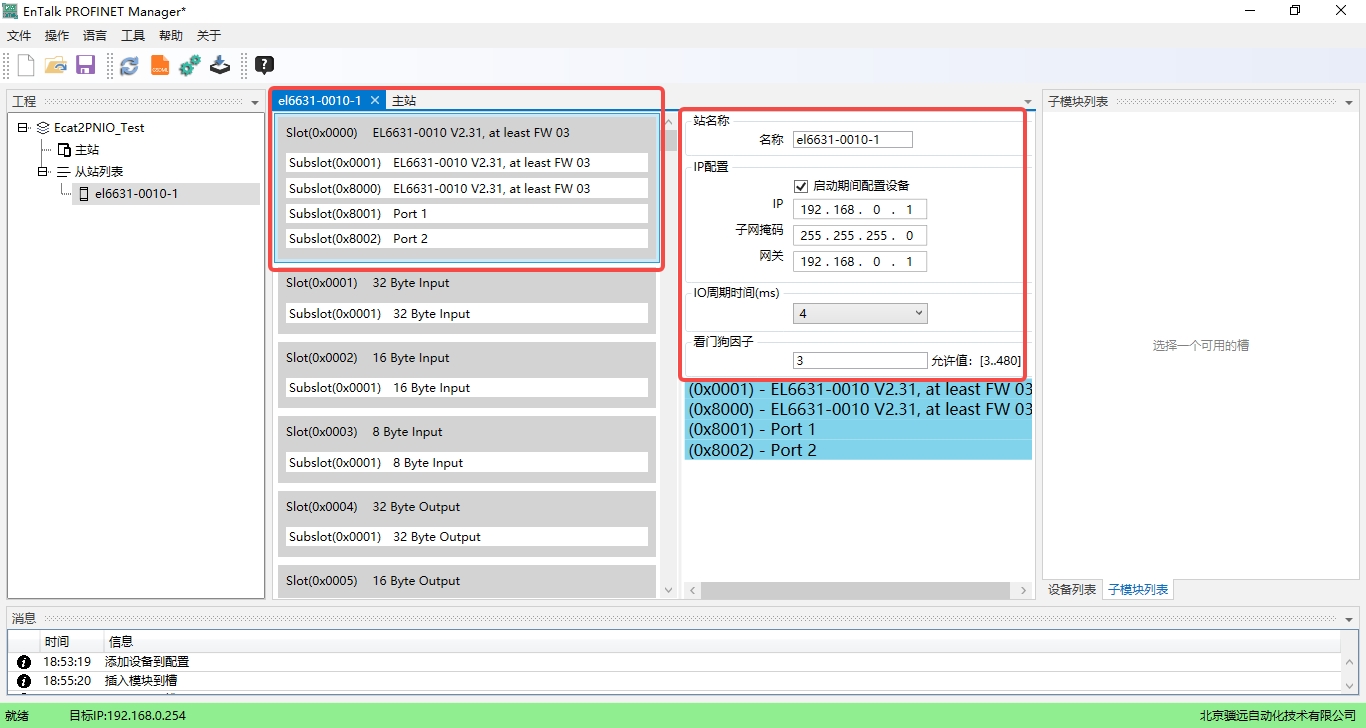

双击从站列表中刚刚添加的Beckhoff el6631-0010-1，然后单击中间窗口“Slot(0x0000)”，设置这个设备的IP地址和周期时间。

../_images/1-7.jpg

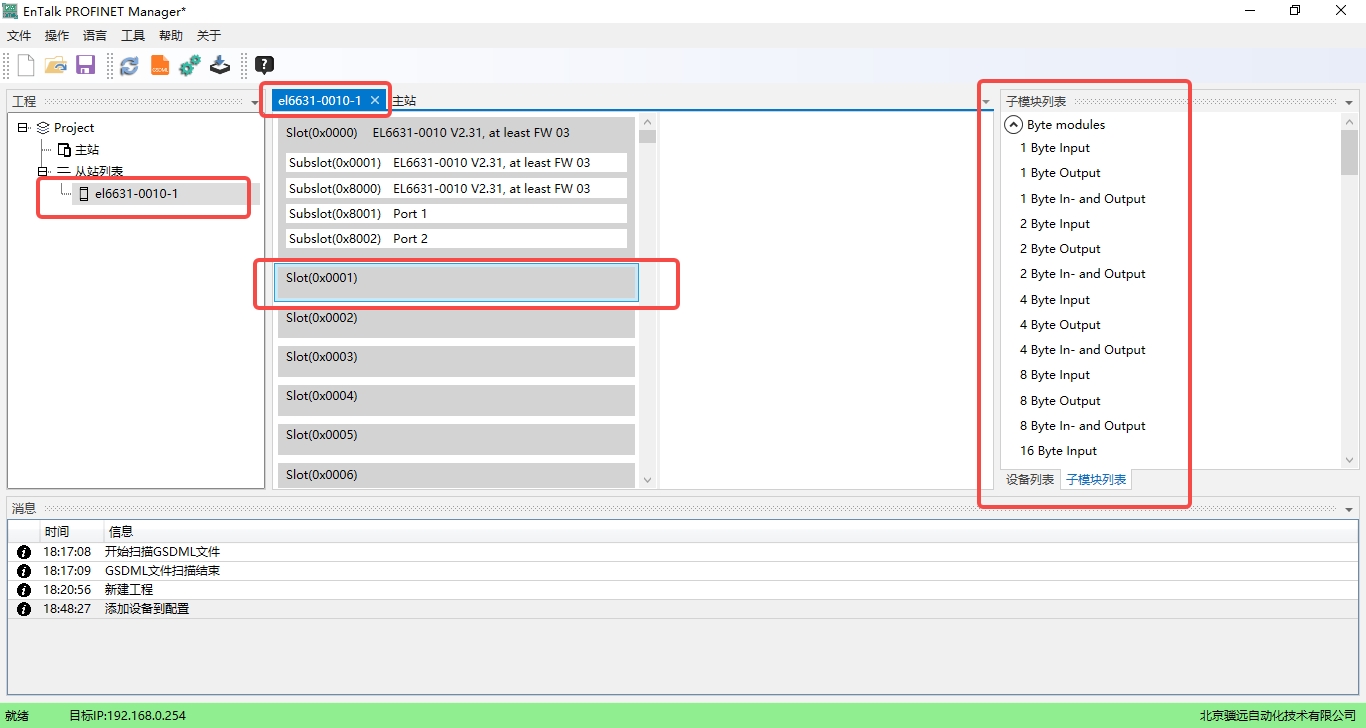

单击“Slot(0x0001)”，添加输入字节数量。每个Slot只能添加一个子模块。

../_images/1-8.jpg

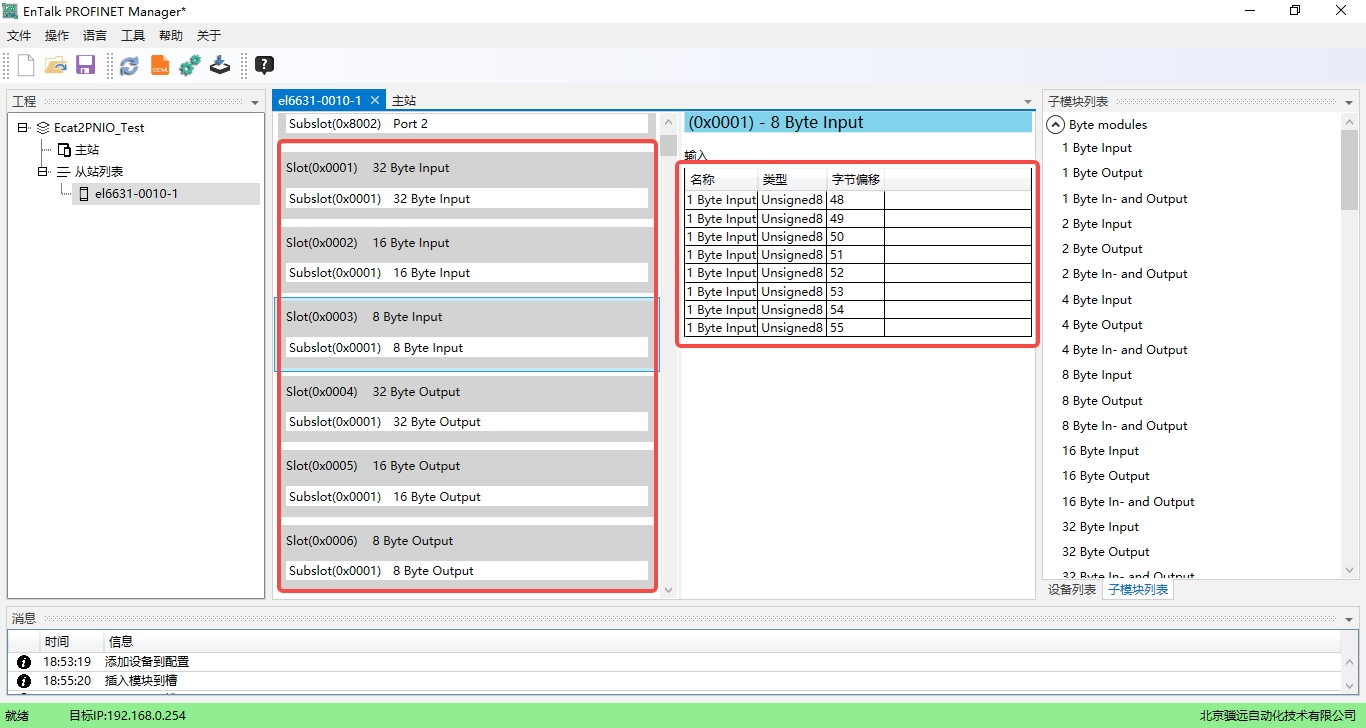

添加56个输入字节和56个输出字节，占用预留给非IO设备的字节区域。

../_images/1-9.jpg

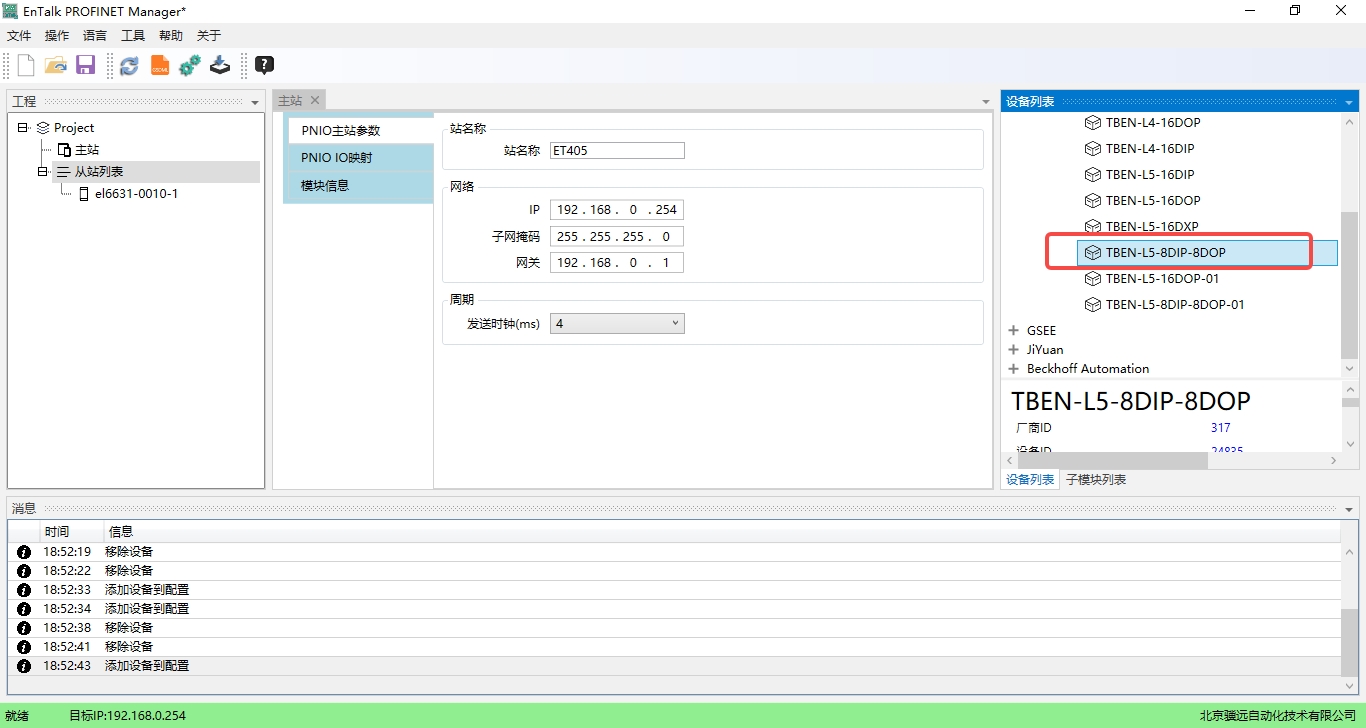

双击使用的IO设备，如TBEN-L5-8DIP-8DOP。

../_images/1-10.jpg

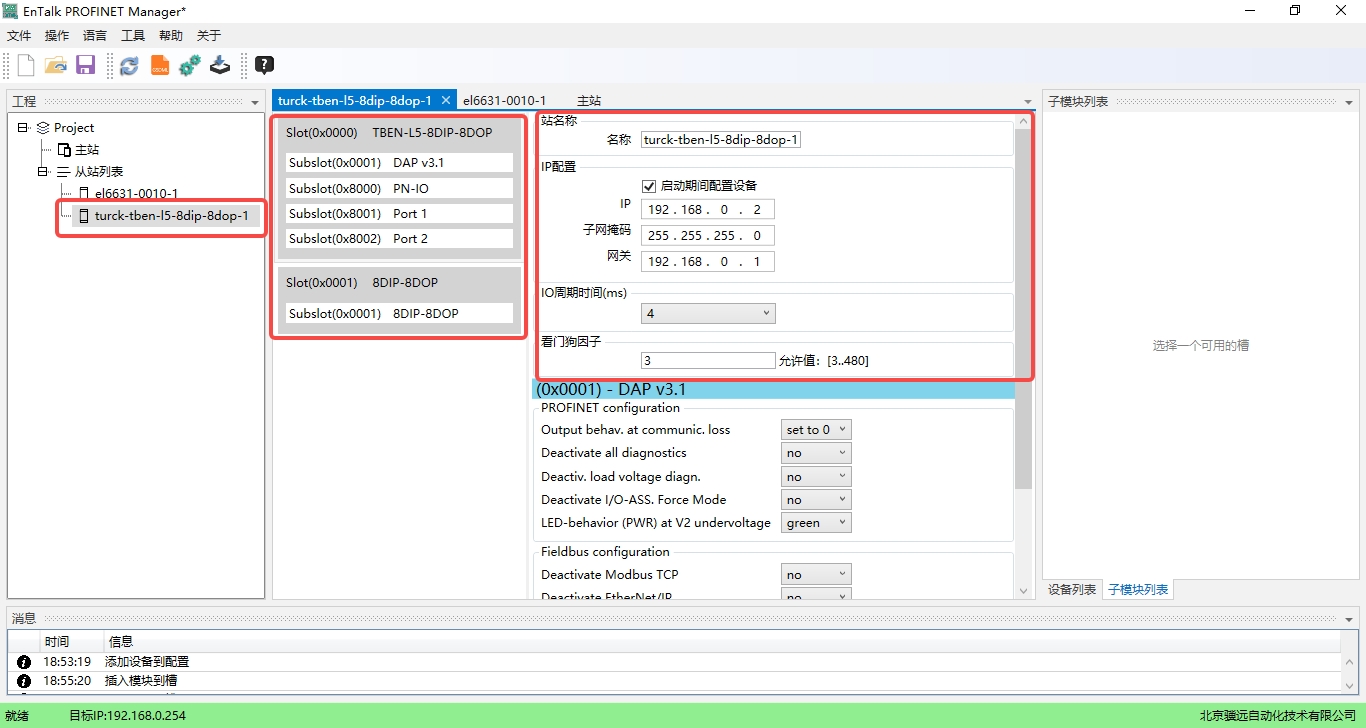

设置从站设备的IP和周期时间。

../_images/1-111.jpg

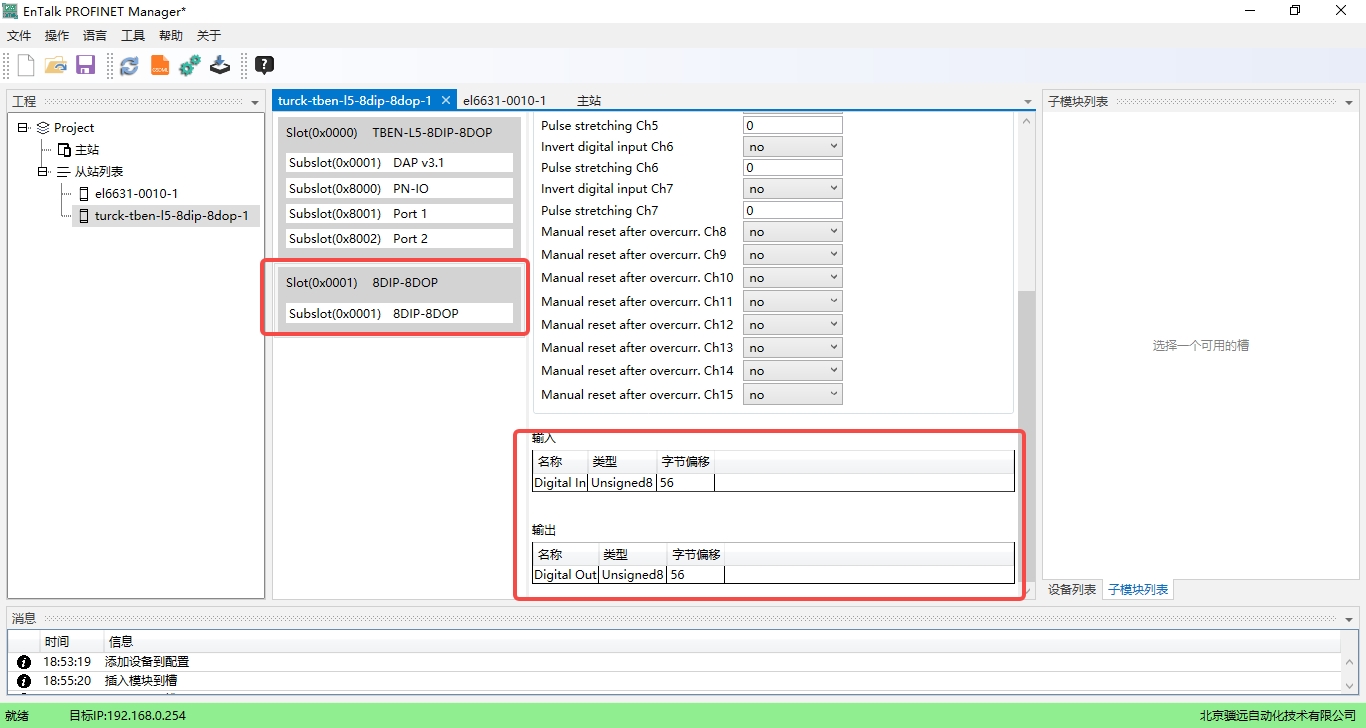

确认输入输出字节的索引在56--63之间。

../_images/1-12.jpg

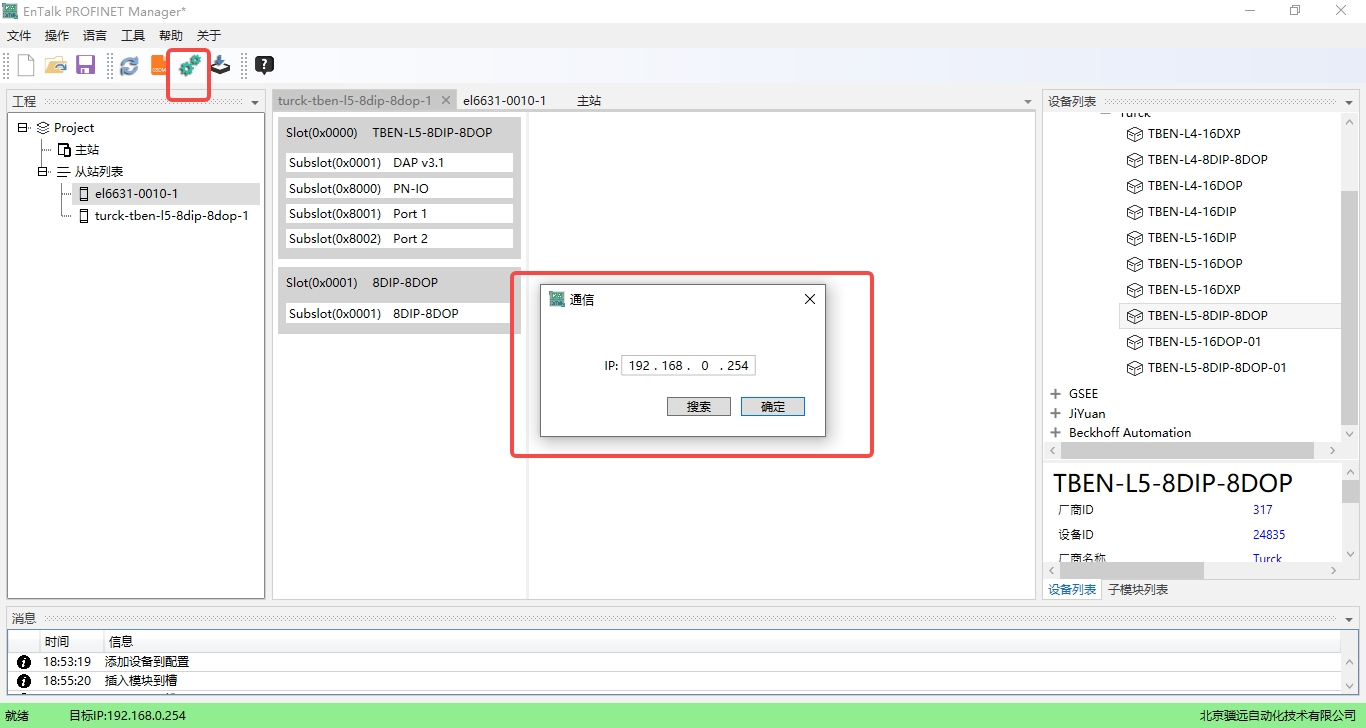

点击通信设置图标，设置成模块Profinet网口的IP，然后点击“确定”，再次点击通信设置图标，点击“搜索”。

../_images/1-13.jpg

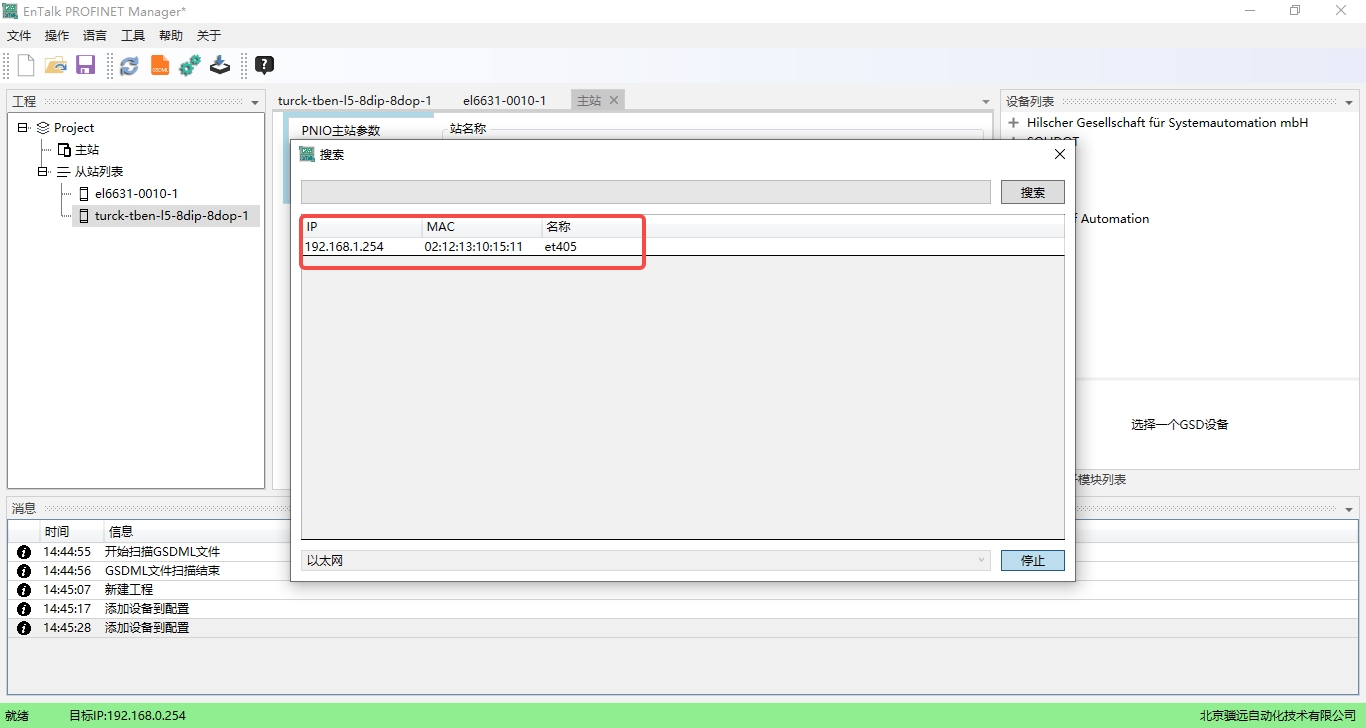

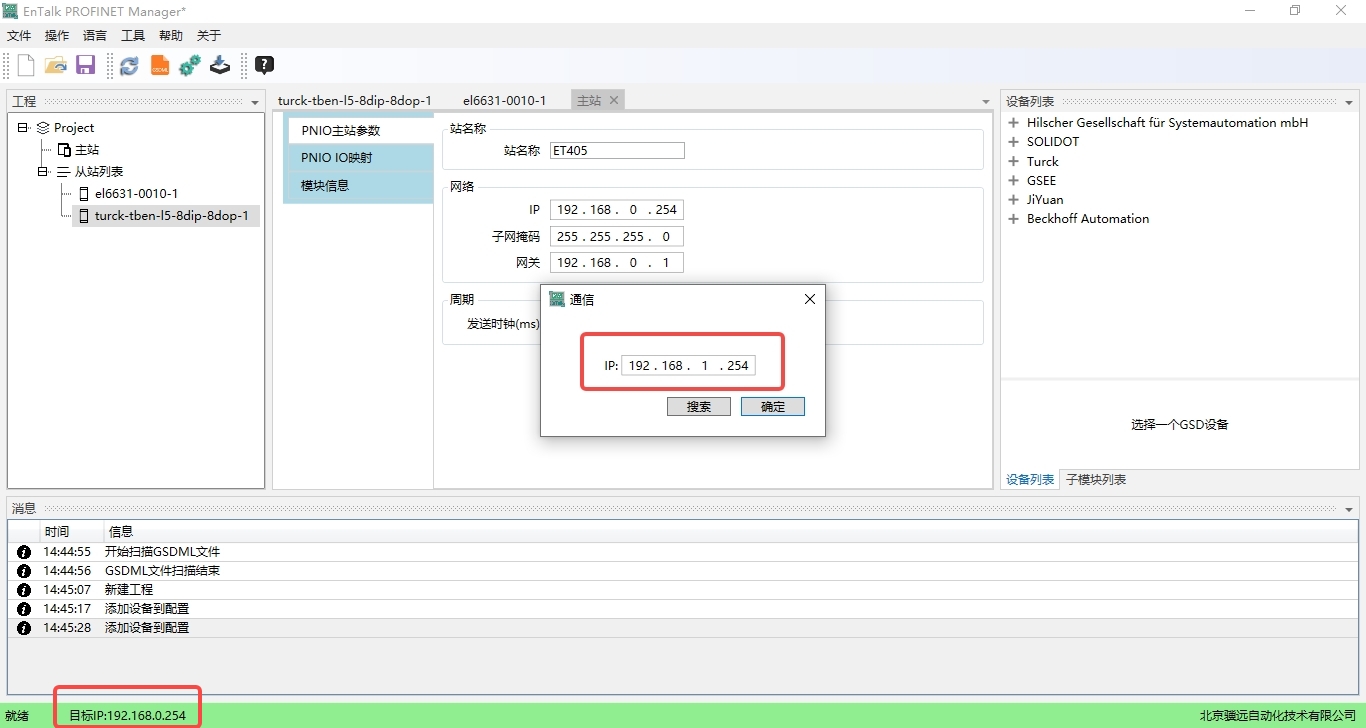

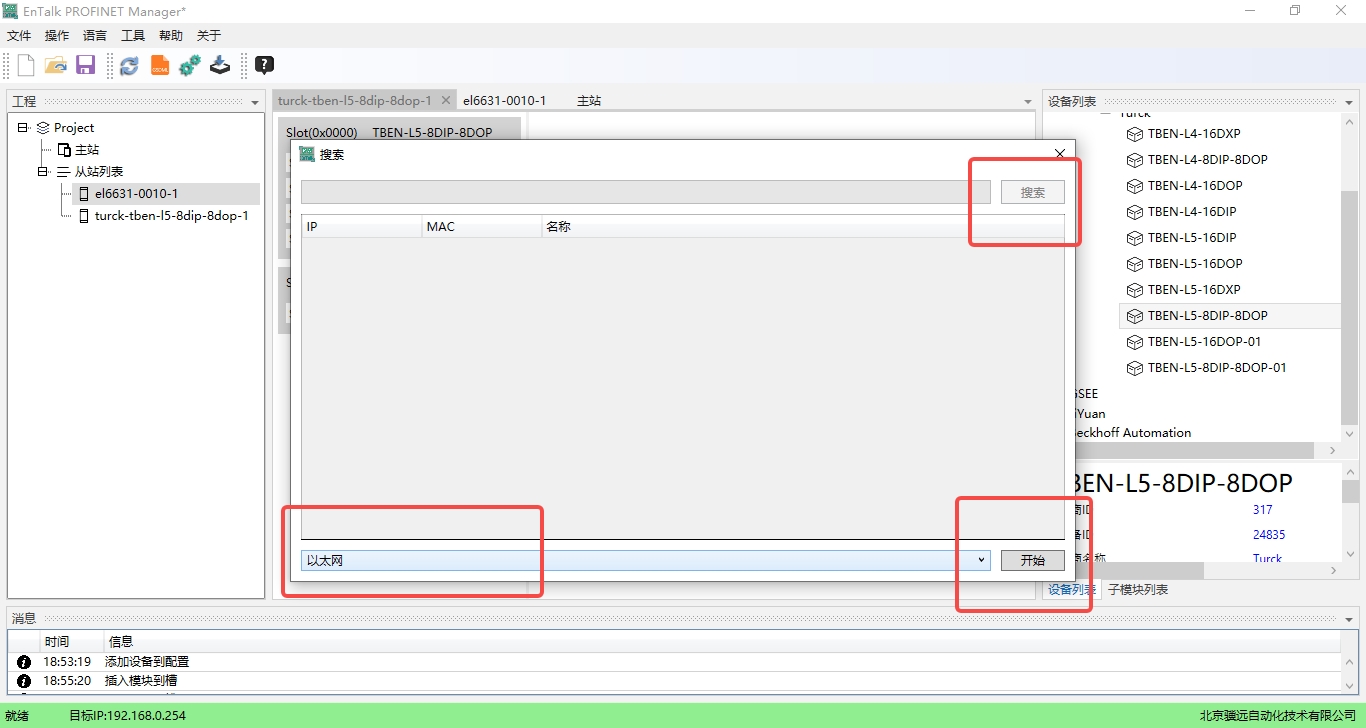

用网连接电脑和模块，软件上选择“以太网”，点击“开始”，点击“搜索”。

../_images/1-14.jpg ../_images/1-15.jpg

如果设备的实际IP和软件当前目标设备IP不一致，双击搜索到的设备，然后点击“确定”，修改软件当前的目标设备IP。

../_images/1-16.jpg ../_images/1-17.jpg

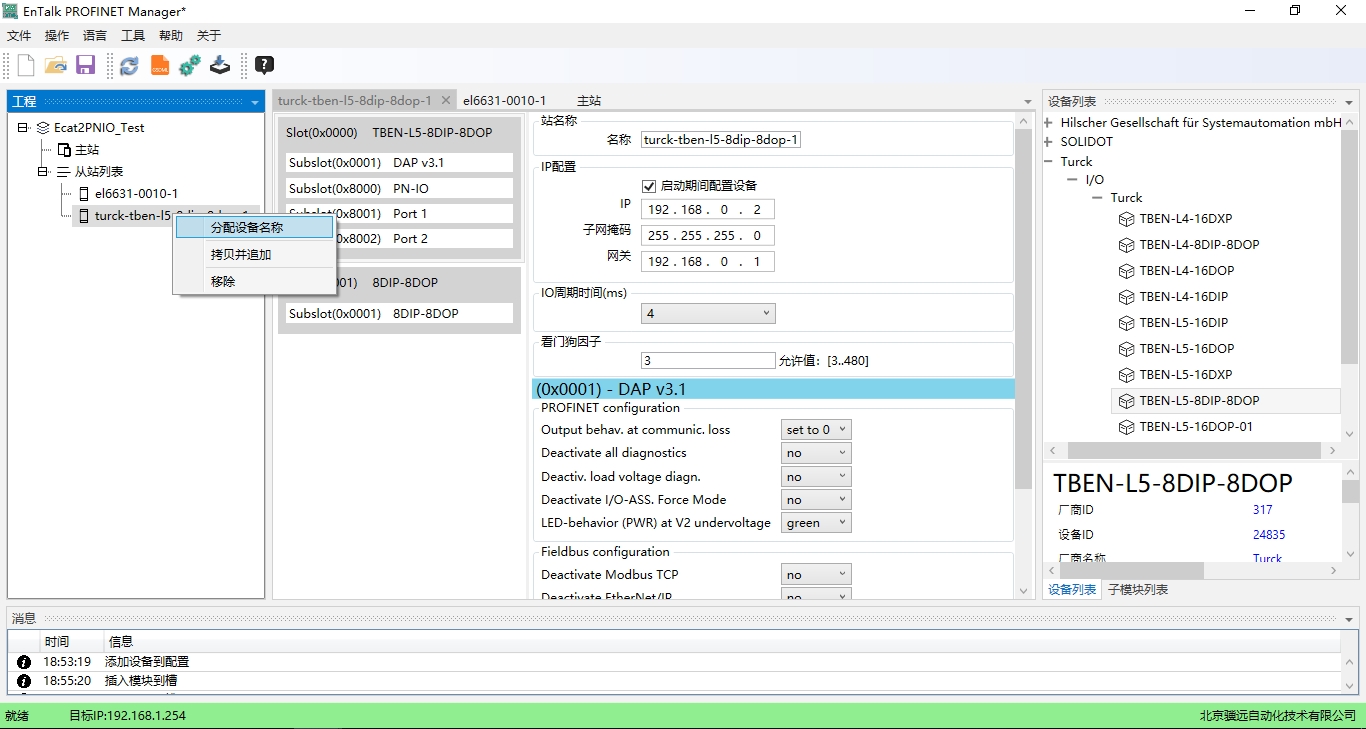

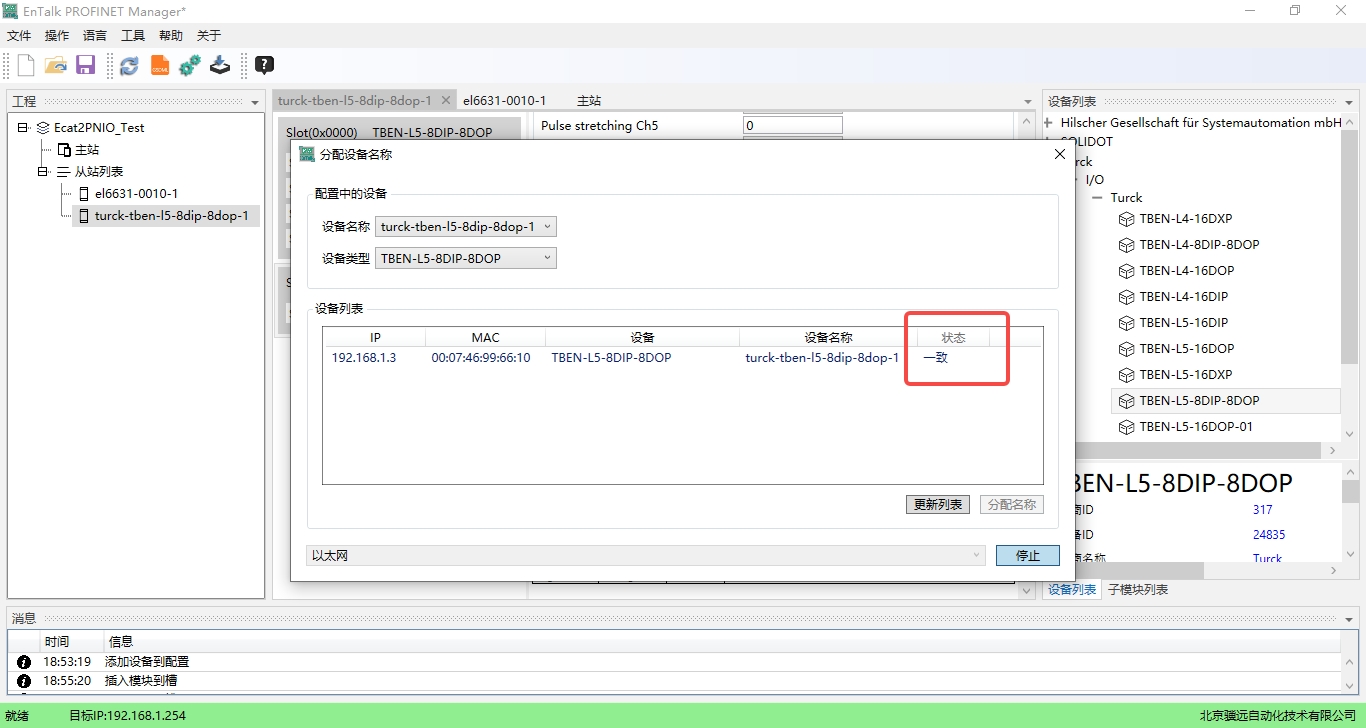

鼠标选中从站设备，单击右键选择“分配设备名称”。在弹出的窗口里选择“以太网”，点击“开始”、“更新列表”，查看从站名称是否一致。

../_images/1-18.jpg ../_images/1-19.jpg

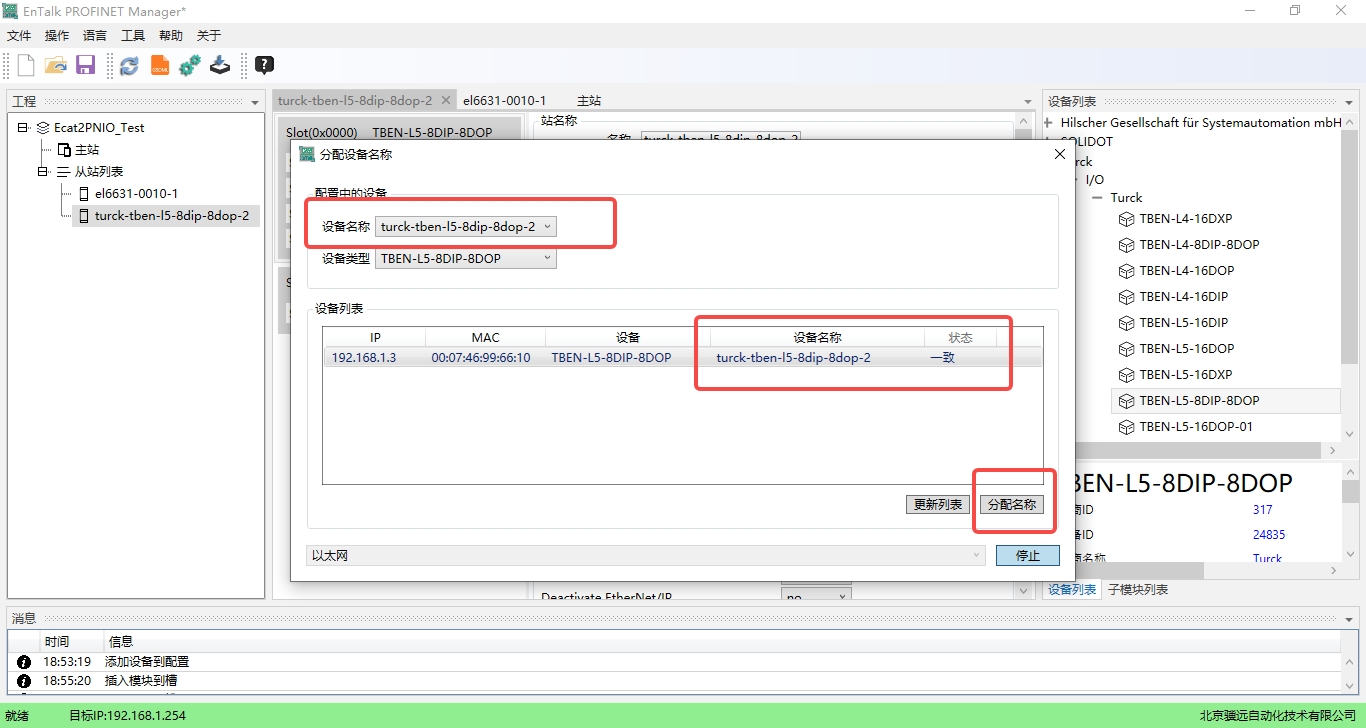

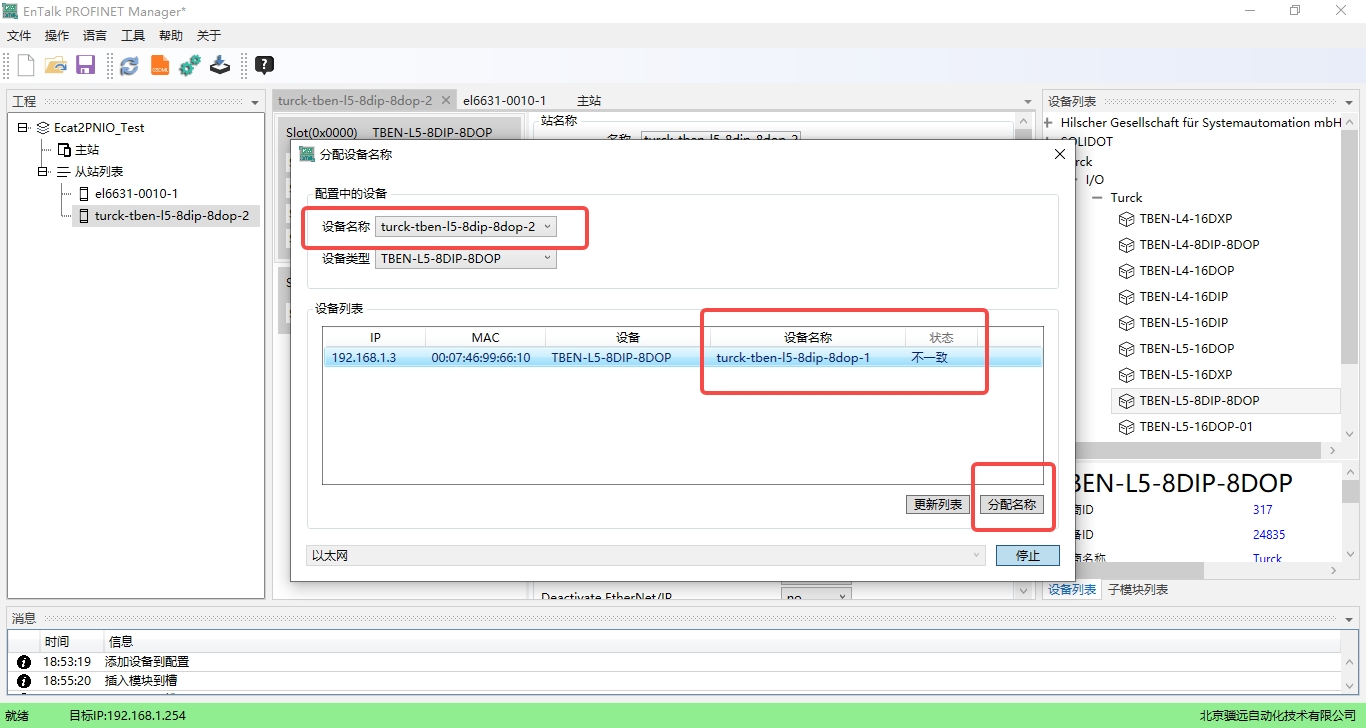

如果一致，点击“停止”，并关闭该窗口；如果不一致，鼠标选中搜索到的设备，点击“分配名称”，修改工程中的设备名称，保持和实际名称一致。

../_images/1-20.jpg

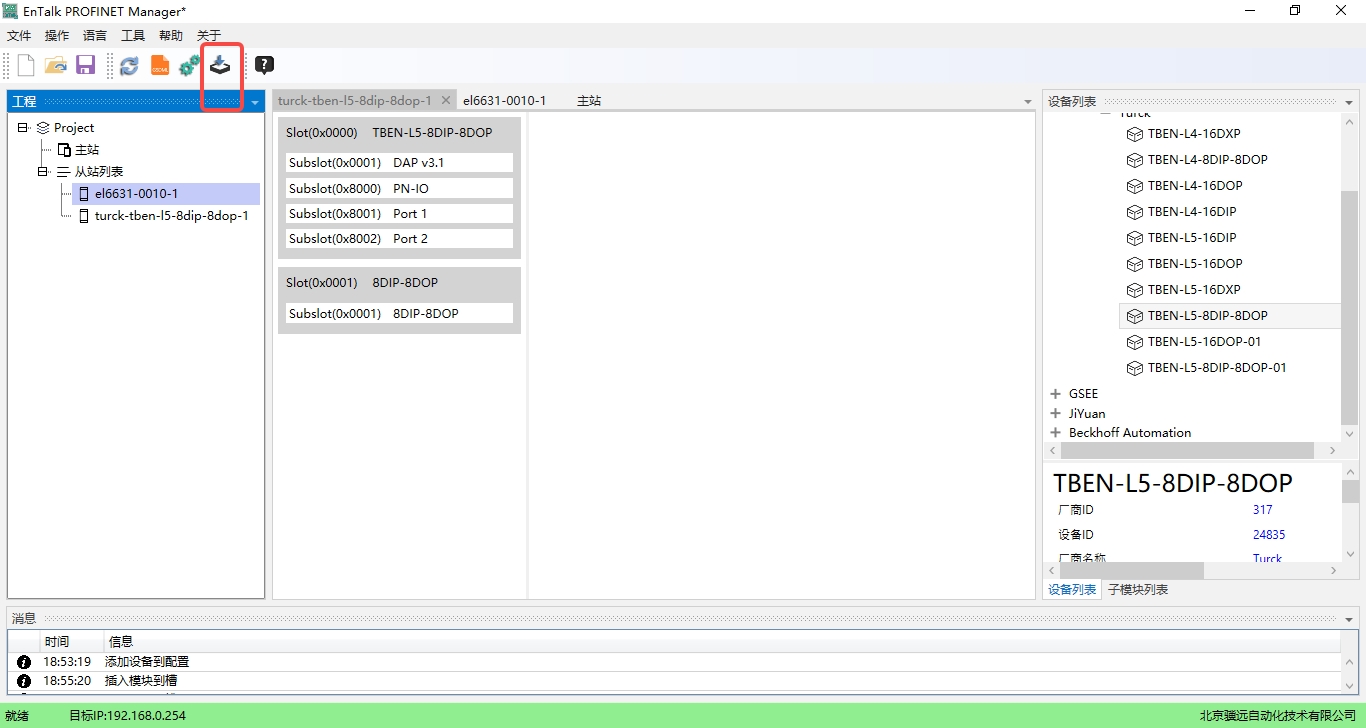

点击下载配置图标，把配置好的工程下载到模块，然后重启模块。
