焊接工作站简介#

焊接应用中，通常需要机器人与焊机直接通讯，以降低通讯延时，从而达到更好的焊接质量。

适配说明#

焊接工作站安装前，需要保证机器人的软件版本适配，具体的：

机器人的版本信息，可以在机器人上电后，在“关于”界面中查询到。“关于”界面的打开方式，请见《DUCO CORE-用户手册》第7章节。

V2.0版本及以上的焊接工作站，需要保证机器人的软件版本在V2.7.0及以上

当前版本支持的焊机型号有：

焊机厂商	焊机型号	通讯协议
麦格米特	ArtSet Plus/Pro系列	CAN

当前版本不支持的激光传感器有：北京创想，唐山英莱，苏州全视

使用CAN通讯时，需要参考《协作机器人用户手册（硬件部分）》，与焊机说明书，将两者的CAN通讯接口对接，为保证通讯质量，通常需要在接口处并联一个120Ω的终端电阻以消除信号反射。以适配麦格米特ArtSet Plus/Pro系列焊机为例：

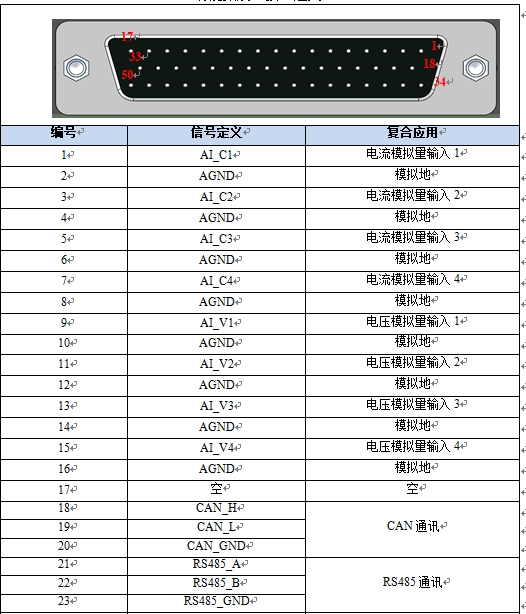

1、查询《协作机器人用户手册（硬件部分）》，找到CAN通讯接口，如下图所示：

从表格中可知，CAN通讯使用引脚18，19，20

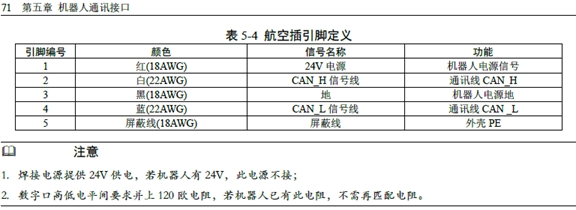

2、查询焊机说明书，找到焊机侧CAN通讯接口，如下图所示：

3、根据机器人与焊机说明书所述，将焊机通讯航插白色线与机器人拓展接口第18号引脚相接，将蓝色线与机器人拓展接口第19号引脚相接，将黑色线与机器人拓展接口第20号引脚相接。

焊接工作站插件包文件为“weldStation.plugin”，安装步骤如下所示：

1.将焊接工作站插件包放入U盘，U盘要求格式为FAT32。

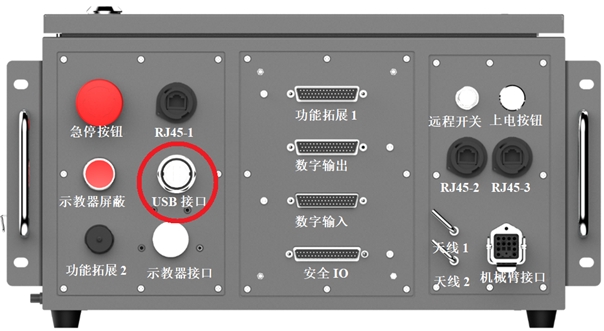

2.机器人系统启动后，在机器人控制柜上，USB接口处插入U盘。

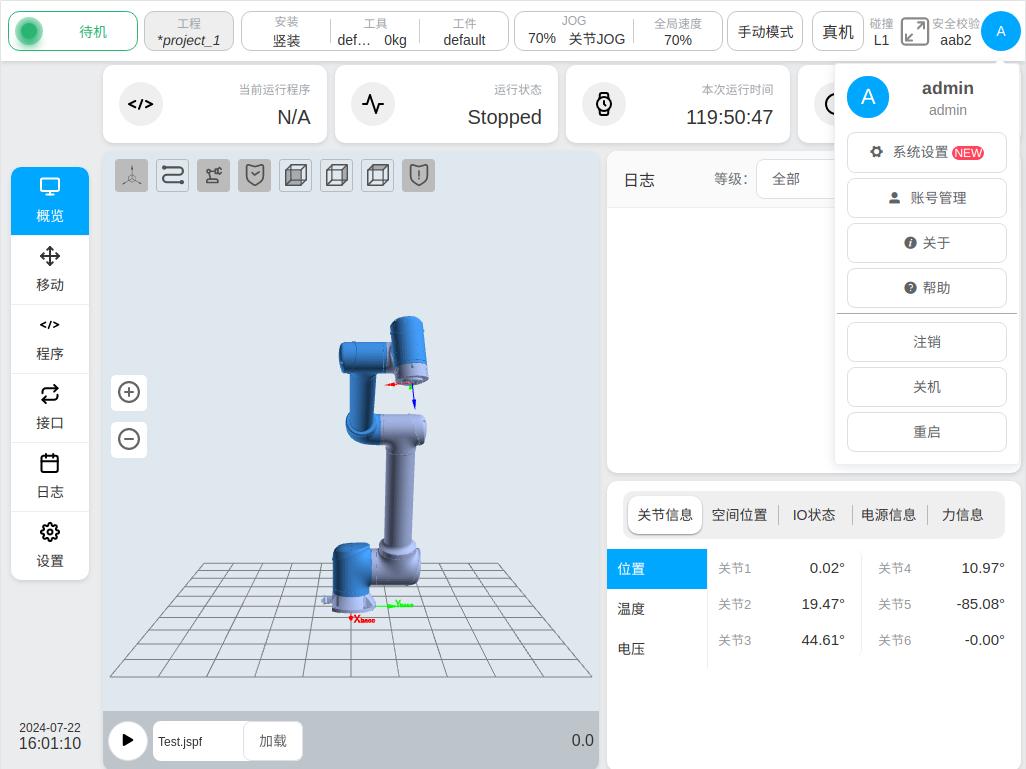

3.使用admin账户登录机器人系统，点击用户头像，选择系统设置。

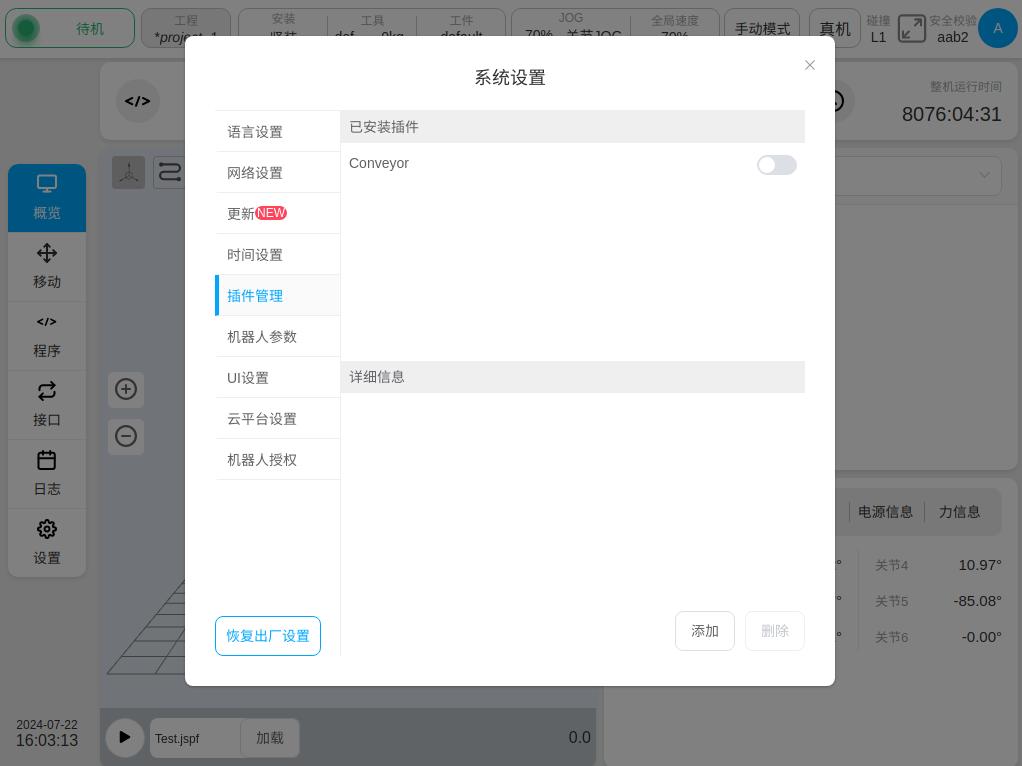

4.选择插件管理功能,点击添加按钮。

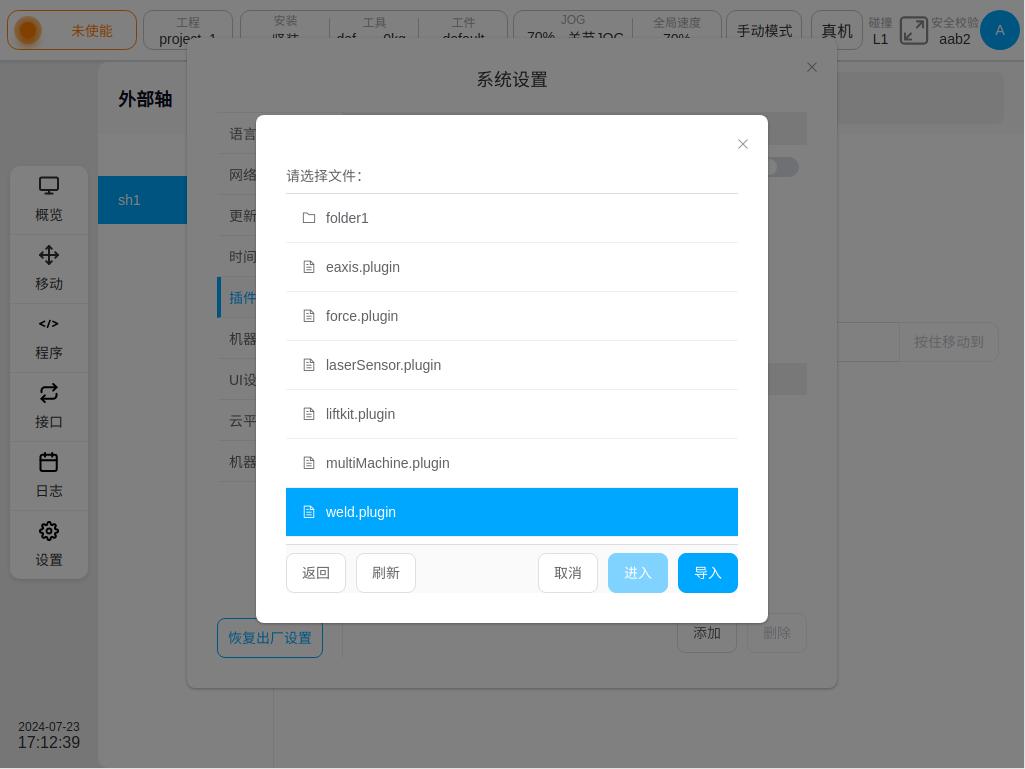

5.选择U盘并从文件列表中，找到并选择“weld.plugin”插件包。

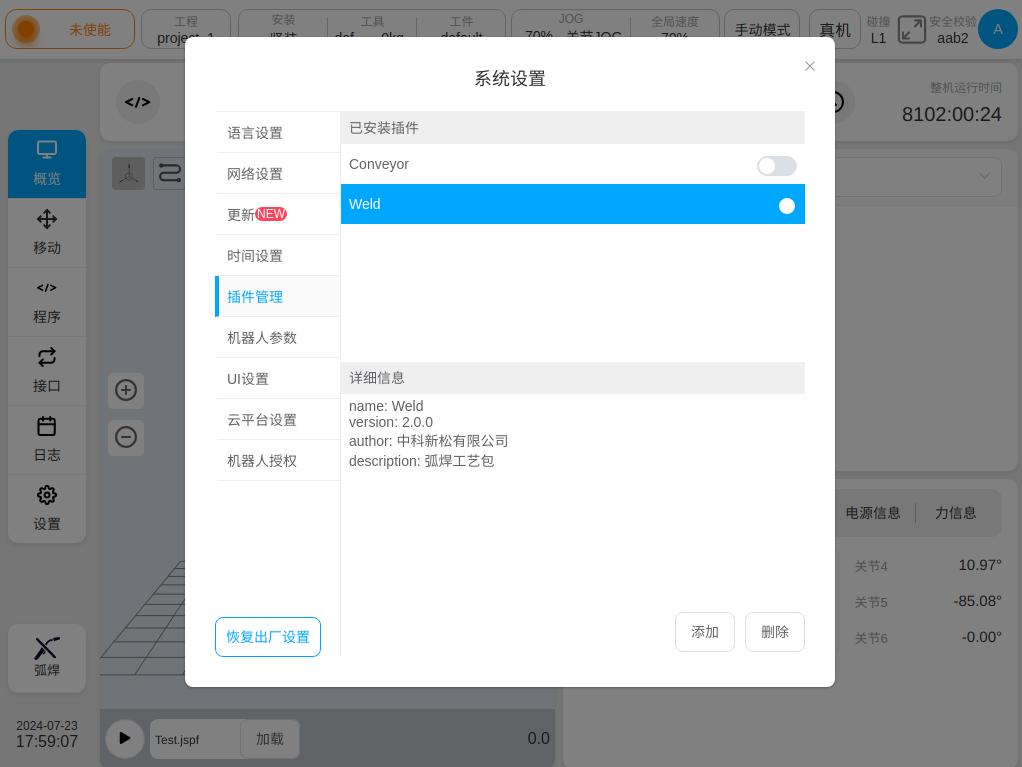

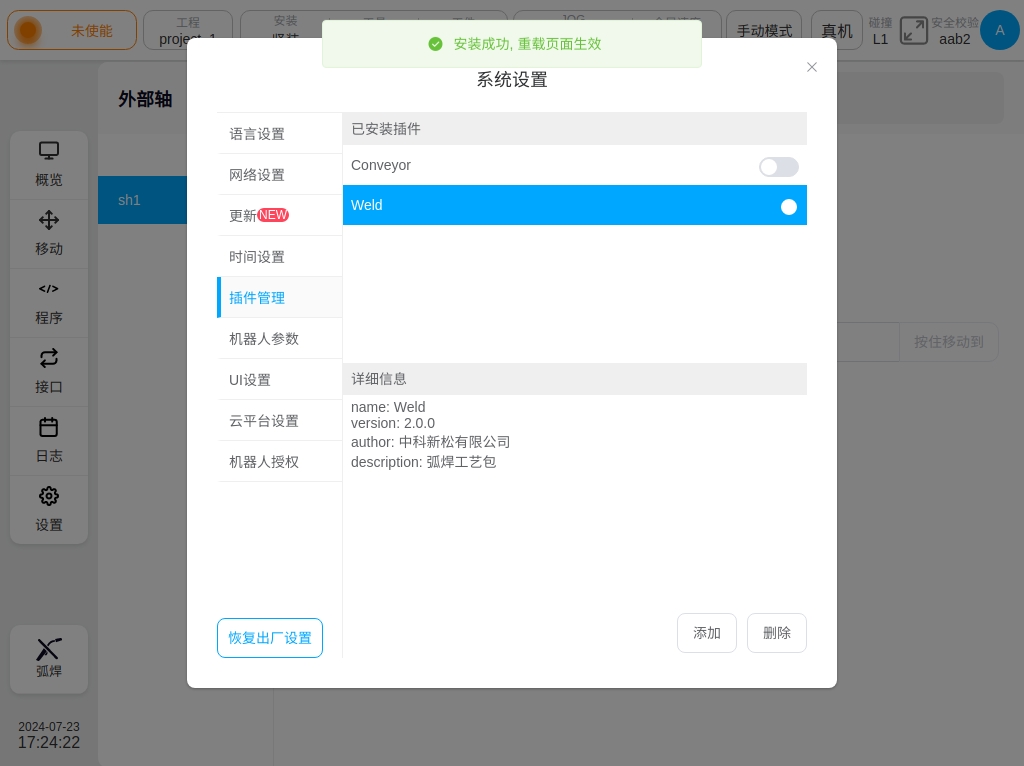

6.插件包安装完成后，如下图所示，页面上方会弹窗显示插件包安装成功。且选中已安装插件区域里该插件包，页面下方详细信息会显示当前插件包的名称，版本等内容。

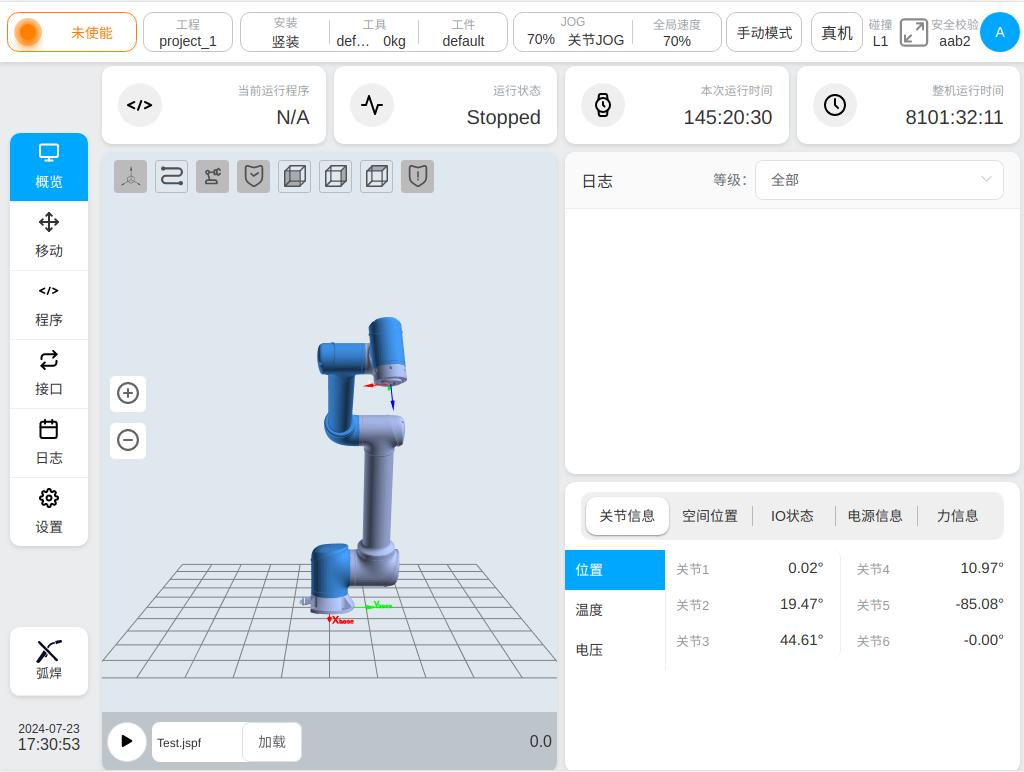

7.焊接工作站安装完成后，将在主页面的左下方，出现工作站设置入口。

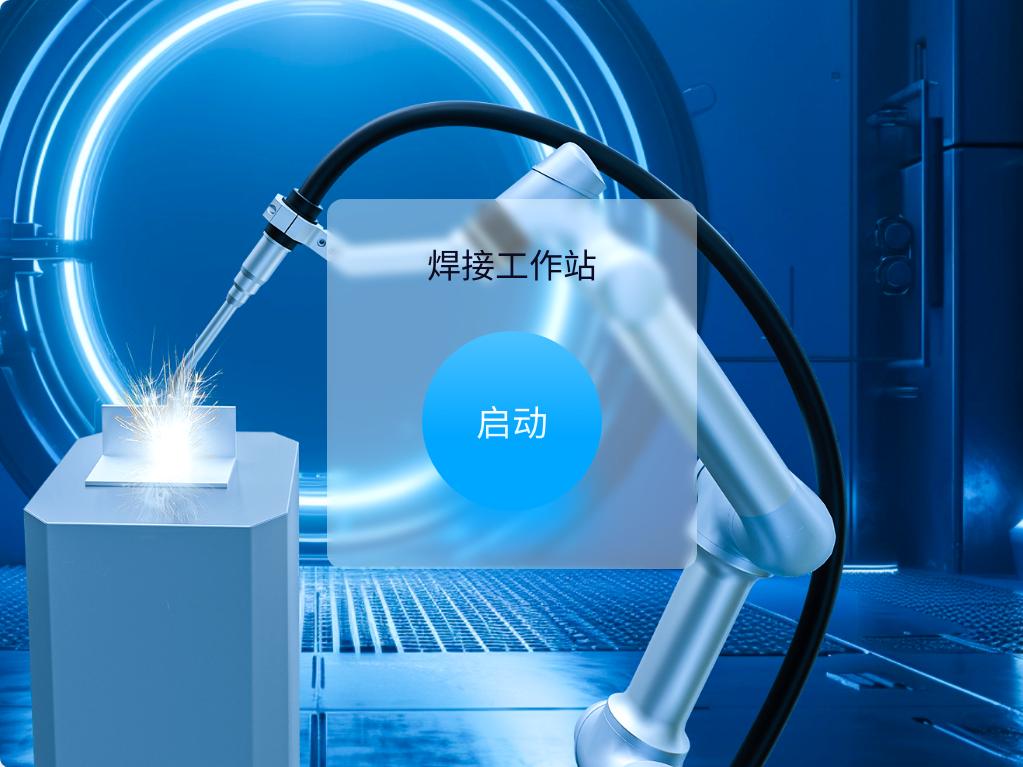

8.点击此工作站设置入口按钮，即可进入焊接工作站登录页面。

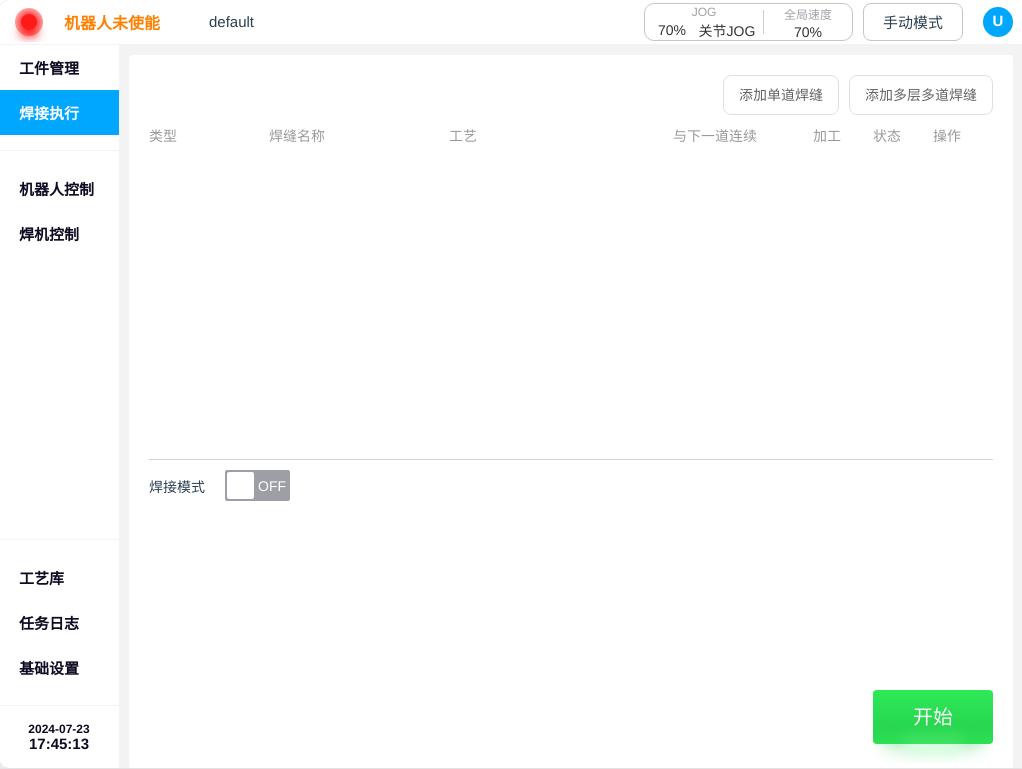

9.点击登录按钮，即可进入焊接工作站，如下图所示。

10.已安装好的焊接工作站，进入系统设置-插件设置页面，可以通过关闭使能信号的方式，暂时失效。或者点击删除按钮，将插件包彻底删除。
