Configuração de rede#

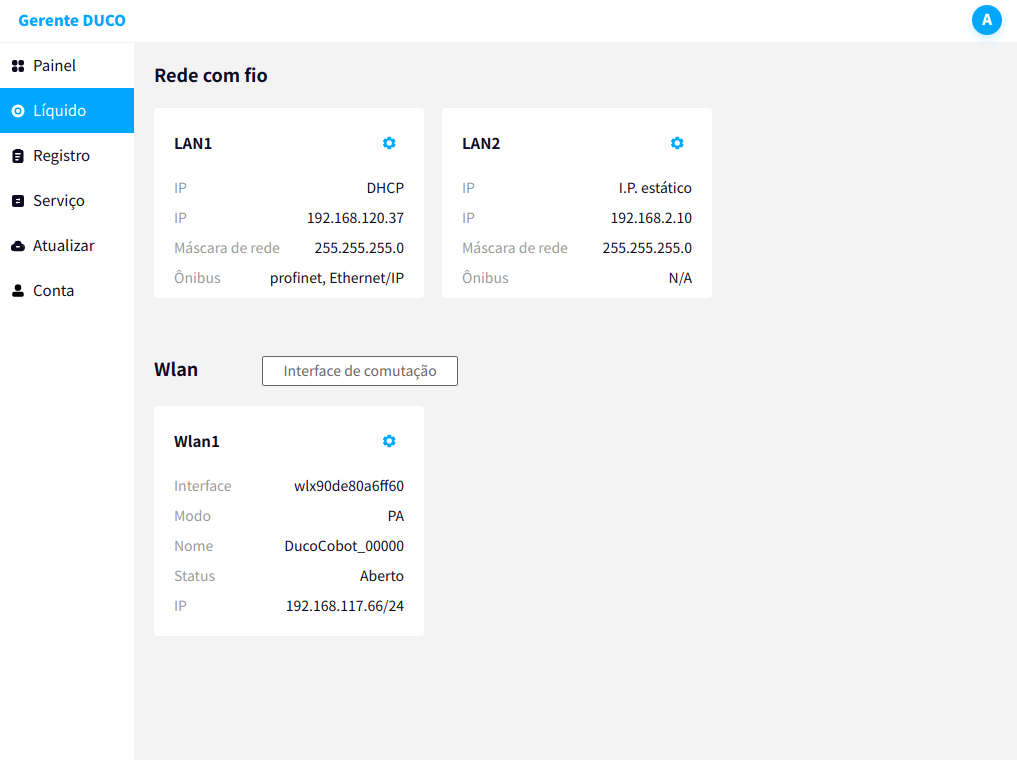

Configuração de redes com e sem fios para armários de controlo

../../_images/12.png

Configuração da placa de rede com fios#

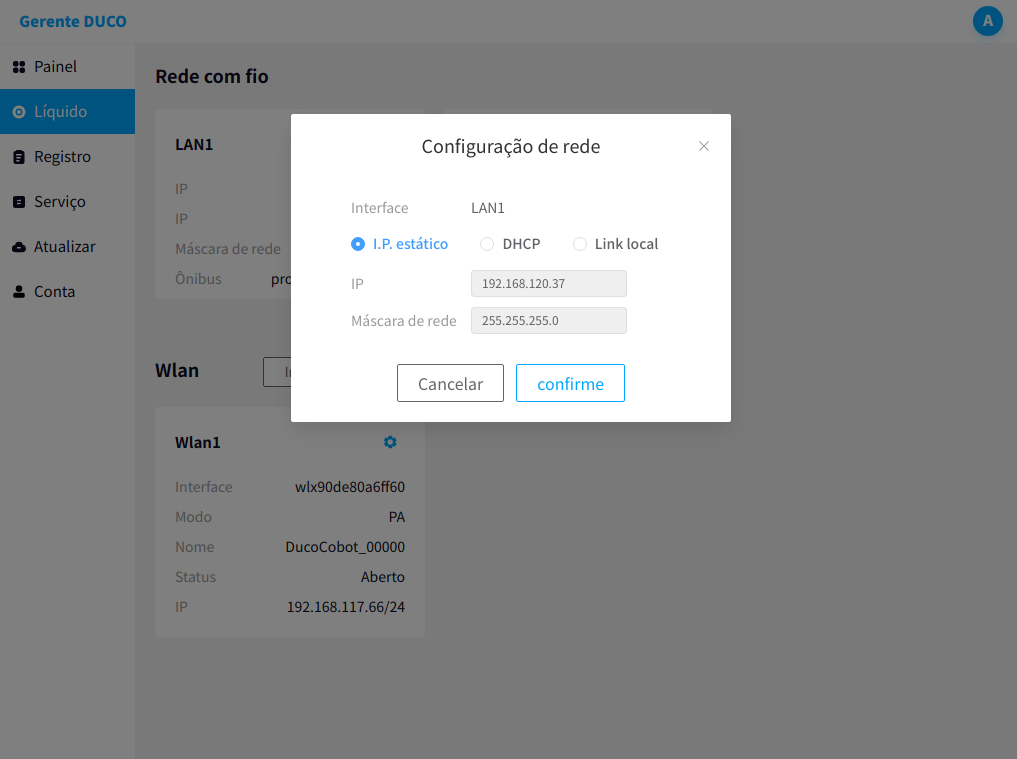

O modo IP pode ser modificado na caixa pop-up de configuração da placa de rede: IP estático, DHCP ou estado da ligação de ligação local, e o endereço IP e a máscara de sub-rede podem ser definidos.

../../_images/21.png

Configuração da rede sem fios#

Insira o módulo sem fios USB oficialmente configurado em qualquer porta USB do armário de controlo.

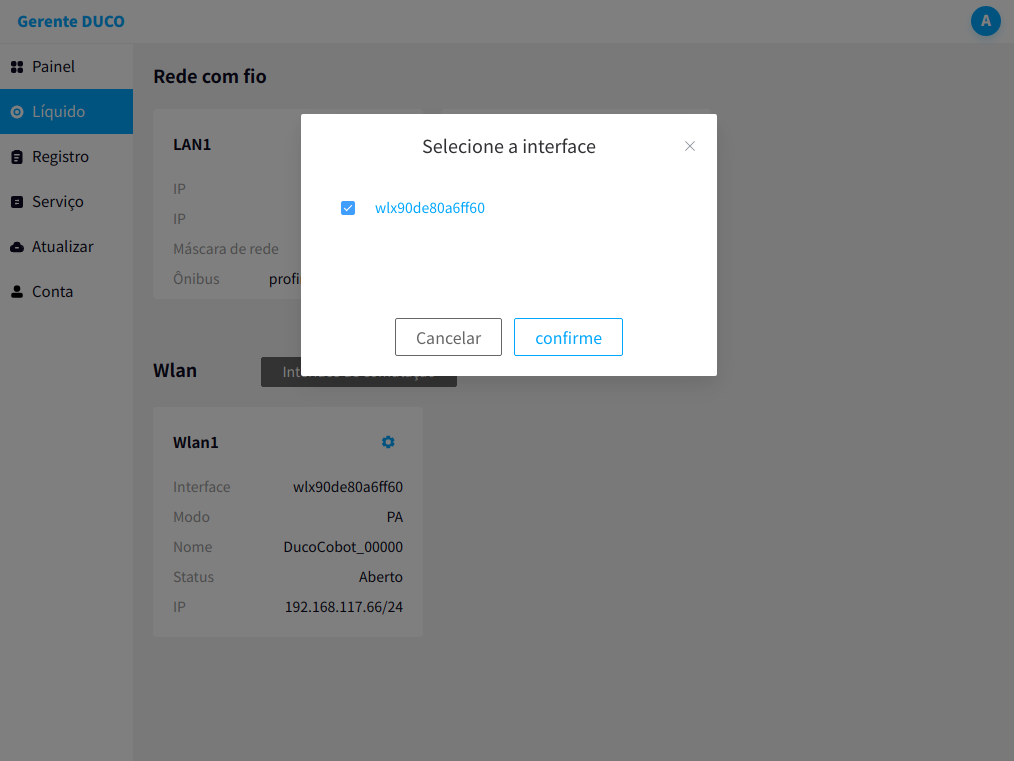

Clique para mudar a placa de rede sem fios, selecione o módulo sem fios digitalizado e clique em Confirmar.

../../_images/3.png

Configuração do modo de hotspot do AP#

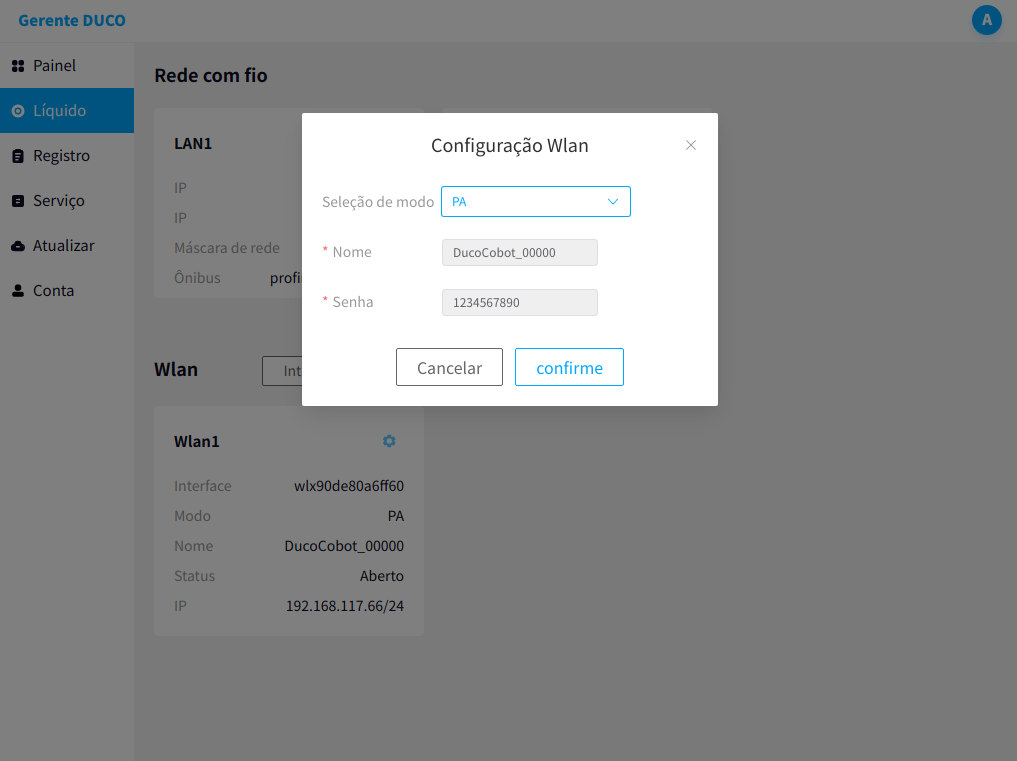

Clique no botão de configuração no lado direito da rede sem fios, selecione o modo de ponto de acesso AP, defina o nome da rede e a palavra-passe e clique em OK.

../../_images/4.png

O dispositivo externo procura o nome de rede definido e introduz a palavra-passe.

Depois de o dispositivo externo estar ligado sem fios, inicie sessão no robô através de 192.168.117.66:7000 e no centro de gestão através de 192.168.117.66:7200.

Configuração do modo de cliente#

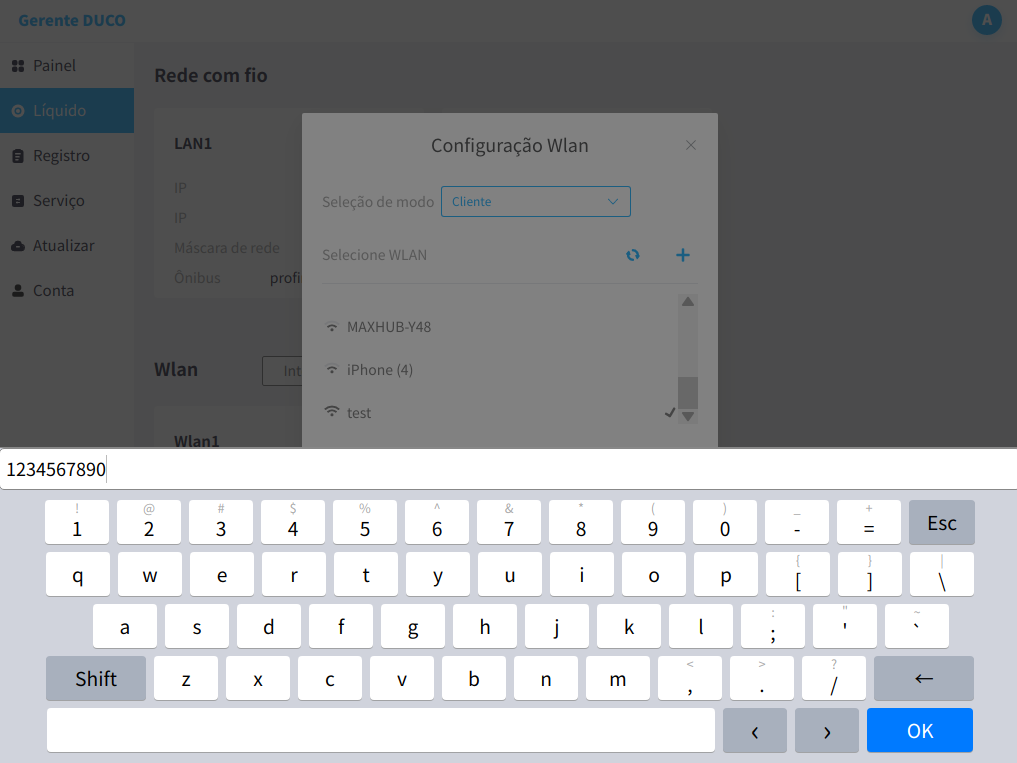

Clique no botão Configuração no lado direito da rede sem fios, selecione o modo Cliente e clique no botão Verificar para procurar redes sem fios.

Selecione a rede sem fios ligada, introduza a palavra-passe e clique em OK para ligar ao dispositivo externo.

../../_images/5.png

O dispositivo externo inicia sessão no robot através do endereço IP apresentado (sujeito à apresentação real) 192.168.24.243:7000, e inicia sessão no centro de gestão através de 192.168.24.243:7200

../../_images/6.png
