Teclado de entrada#

Teclado de entrada comum#

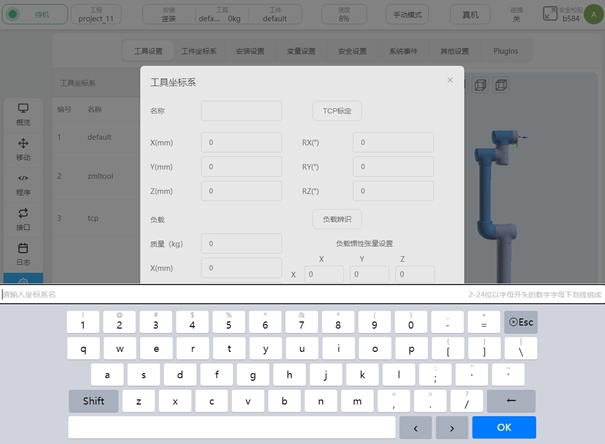

Ao clicar na caixa de entrada, aparece o seguinte teclado de entrada.

O lado esquerdo da caixa de entrada do teclado apresenta o pedido de entrada e o lado direito mostra os requisitos de formatação para a entrada.

As teclas podem ser divididas em teclas de caracteres e teclas de função.

A disposição das teclas de caracteres é basicamente a mesma que a do teclado comum. O utilizador pode alternar entre maiúsculas e minúsculas e caracteres utilizando a tecla Shift.

As teclas de função têm as seguintes funções:

../../_images/115.jpg

Sair do teclado

../../_images/29.jpg

Determina a entrada, inválida se não corresponder ao formato de entrada.

../../_images/35.jpg

Alternar entre maiúsculas e minúsculas e caracteres

../../_images/45.jpg

Para apagar os caracteres à frente do cursor atual, prima e mantenha premido o cursor para apagar continuamente os caracteres à frente do cursor atual

../../_images/55.jpg

Mova o cursor para a esquerda e para a direita, premindo e mantendo premido o cursor para o mover continuamente.

../../_images/65.jpg

Depois de o teclado de entrada ser apresentado, o utilizador pode continuar a introduzir dados através do teclado físico. Premir o botão «Enter» no teclado físico para confirmar a introdução, premir o botão «Esc» para sair diretamente do teclado, premir as teclas de setas «Left e Right» para mover o cursor para a esquerda e para a direita e premir as teclas de setas «Up e Down» para mover o cursor para o primeiro ou último lugar.

Tecla de introdução de expressões#

O teclado de expressões é utilizado para introduzir rapidamente expressões e para converter automaticamente expressões para gerar instruções de guião para o robô. O teclado de expressões é utilizado principalmente para introduzir expressões rapidamente, e o teclado de expressões faz a conversão automática de expressões para gerar instruções de script para o robô, e o teclado de expressões também verifica se a expressão é legal ou não.

O lado esquerdo da caixa de entrada do menu pendente do teclado de expressões permite a seleção e a introdução rápida de IO, Registo, Modbus, Função e Variáveis. O lado direito permite-lhe introduzir operadores lógicos comuns: e, ou, não, operadores relacionais: <=, >=, <, >, ==, ≠, operadores aritméticos: +, -, *, /, quantidades booleanas: true, false, bem como símbolos e números comuns.

As teclas de função de um teclado de expressão são semelhantes às de um teclado de introdução normal. Pode ser premido A1 para mudar para o teclado de entrada normal.

../../_images/85.jpg

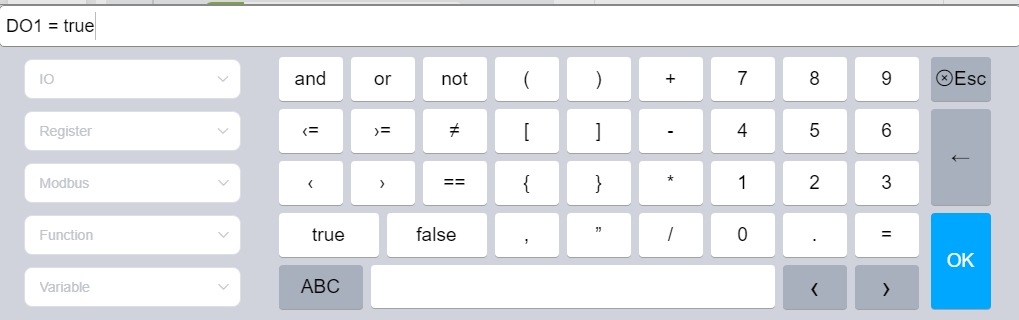

Ao contrário do guião do robô, a entrada do teclado de expressão é relativamente simples e pode ser automaticamente convertida no guião do robô. Por exemplo, para definir a porta de saída digital 1 para a eletrónica de alto nível, o teclado de expressão pode ser introduzido da seguinte forma. É automaticamente convertido num guião para o robô quando efetivamente executado:

set_standard_digital_out(1,true)

../../_images/94.jpg

Eis alguns exemplos de entrada de expressões

IO

A expressão condicional DI1 é alta e DI2 é baixa: DI1 == true e DI2 == false

A porta de entrada numérica 1 no final da expressão condicional é alta: Tool_DI1 == true

DO1 está definido como alto: DO1 = true

DO2 está definido como baixo: DO2 = false

Registrador

Expressão condicional bool O registro de entrada 1 é verdadeiro: bool_reg_in1 == true

O registro de entrada de palavra de expressão condicional 2 é 32: word_reg_in2 == 32

O registro de entrada de float 1 da expressão condicional é menor ou igual a 2,5: float_reg_in1 <= 2,5

O registro de saída bool 1 está definido como verdadeiro: bool_reg_out1 = true

O registro de saída de palavra 1 está definido como 16: word_reg_out1 = 16

Defina o registro de saída float 1 como 1.2: float_reg_out1 = 1.2

Modbus

O valor de mb1 da bobina de leitura-escrita é 1: mb1 == 1

A expressão condicional pode ler e escrever o registro mb3 com um valor maior que 10: mb3 > 10

A bobina de leitura-escrita mb1 é definida como 1: mb1 = 1

O registro de leitura-escrita mb3 é definido como 12: mb3 = 12

Variável

A variável global da expressão condicional g_bo é verdadeira: g_bo == true

A variável global g_num recebe um valor de 3: g_num = 3

Quando a introdução estiver concluída e o botão «OK» for clicado, a validade da expressão será verificada.

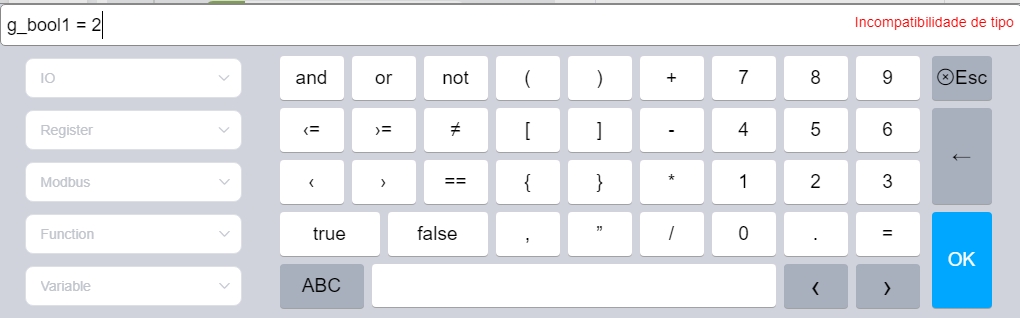

Como mostra a Figura 2, a atribuição de um número a uma variável do tipo boolean global resulta num erro.

../../_images/116.jpg

Teclado de entrada numérica#

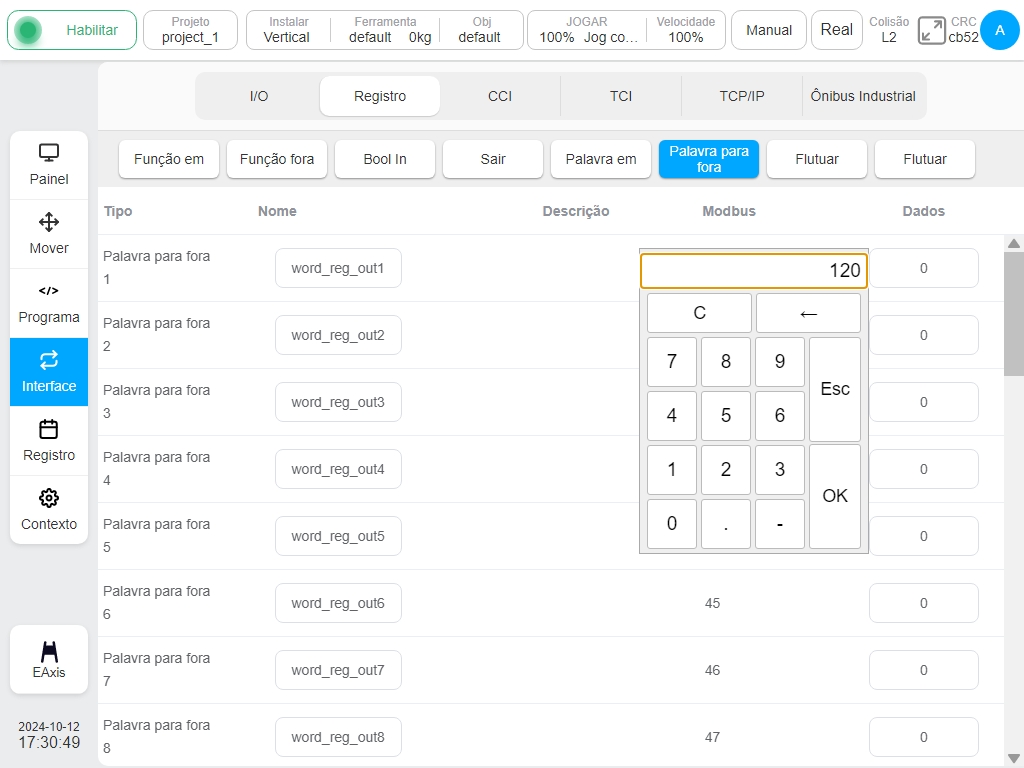

Quando se clica na caixa de entrada numérica, o teclado numérico aparece no anexo da caixa de entrada, como mostra a figura abaixo.

O teclado numérico é utilizado para introduzir números. Depois de o teclado aparecer, o utilizador pode continuar a introduzir números através do teclado físico.

A função de cada tecla de função no teclado numérico:

../../_images/123.jpg

Caixa de entrada vazia

../../_images/132.jpg

Eliminar carácter

../../_images/142.jpg

Alterar o símbolo do número

../../_images/152.jpg

Cancelar a digitação

../../_images/162.jpg

Determinar a entrada do teclado

../../_images/172.jpg

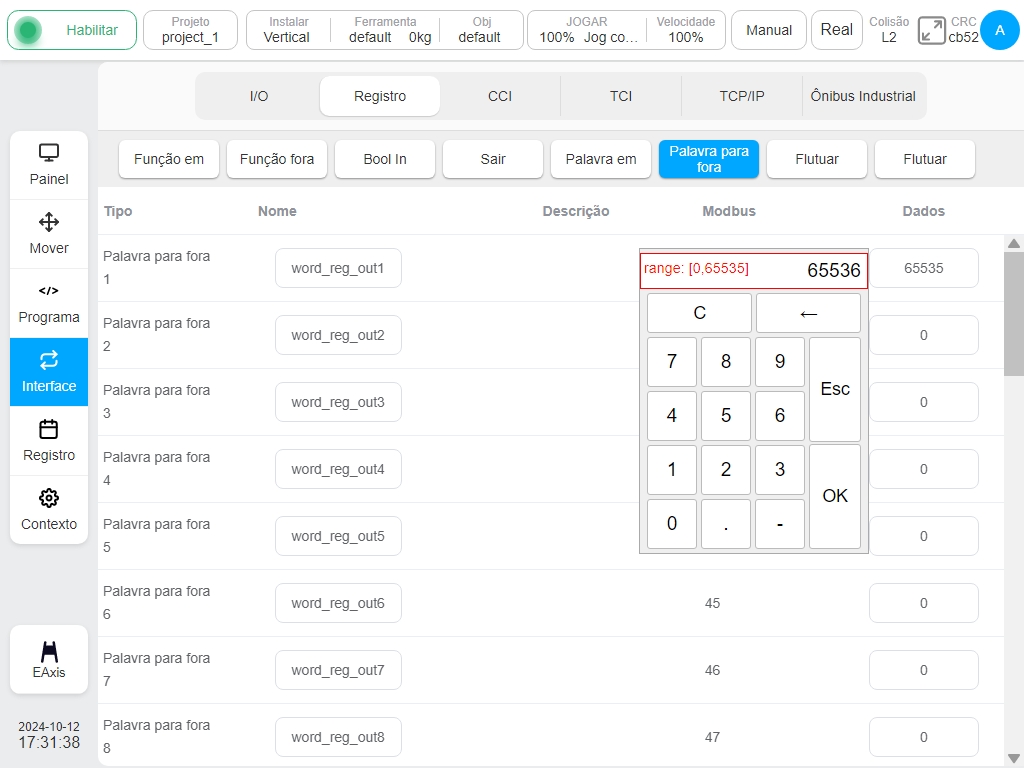

O teclado numérico detecta se o número introduzido é válido. Como mostra a figura, quando o número introduzido excede o intervalo, é apresentado um erro no lado esquerdo da caixa de introdução e é solicitado um intervalo de introdução válido.

../../_images/182.jpg
