状态栏#
界面头部状态栏如下图所示：
状态指示灯：
指示灯颜色有三种：红色、橙色、绿色。机器人未使能状态或焊机在出错状态时，指示灯显示为红色； 机器人在使能状态且焊机就绪时，指示灯显示为橙色；程序在运行时，指示灯显示为绿色。
状态显示：

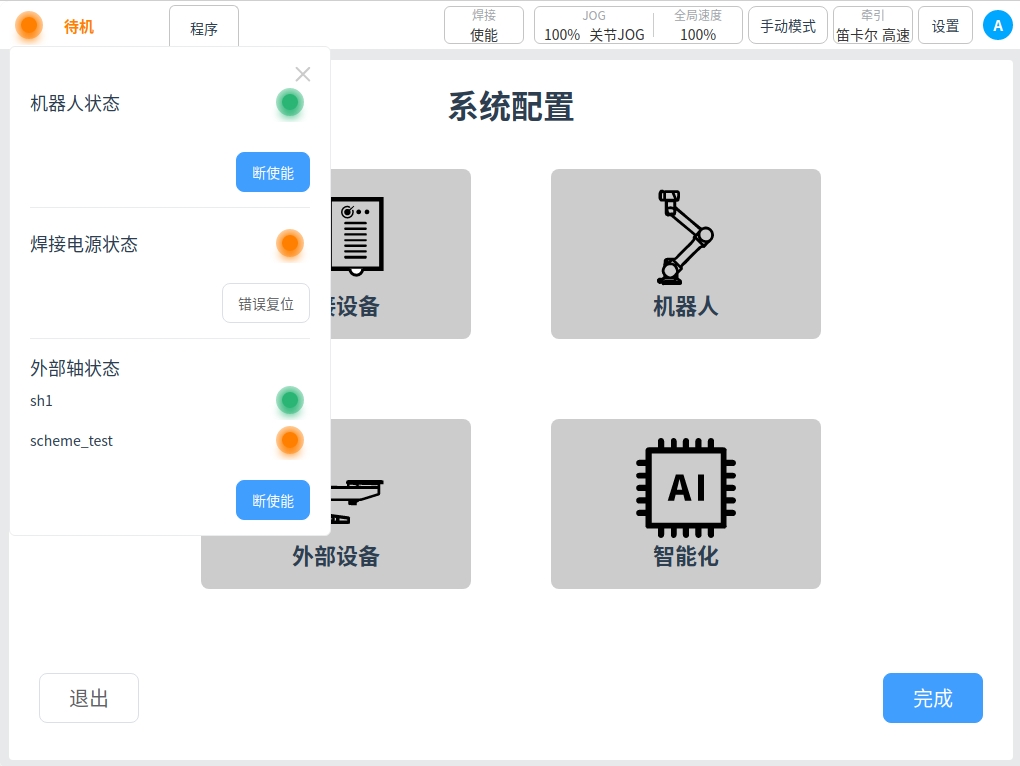

状态显示字样有：机器人未使能、焊机故障、焊接中、运行中、待机。点击状态指示灯或状态显示任意区域， 会弹框显示如下，可以对机器人状态、焊机电源状态以及外部轴状态进行显示或操作。
程序：
进入程序页按钮；
焊接：
焊接模式使能、不使能切换按钮。红色表示当前处于焊机未使能状态，绿色表示当前处于焊机使能状态；
JOG速度/类型：

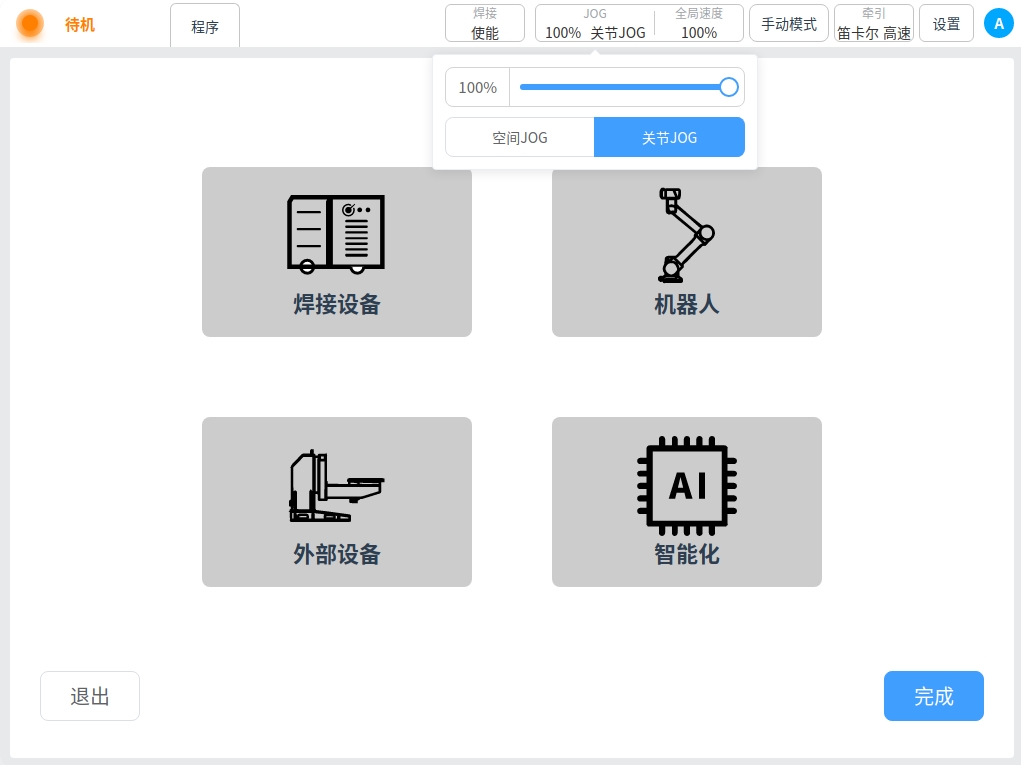

显示机器人当前JOG速度百分比或JOG类型，即关节JOG或空间JOG。单击JOG显示区域，会弹框显示JOG速度调节滑块 和JOG类型选择按钮，可以调节JOG速度或手动输入，还可以对空间JOG或关节JOG进行切换。
全局速度：

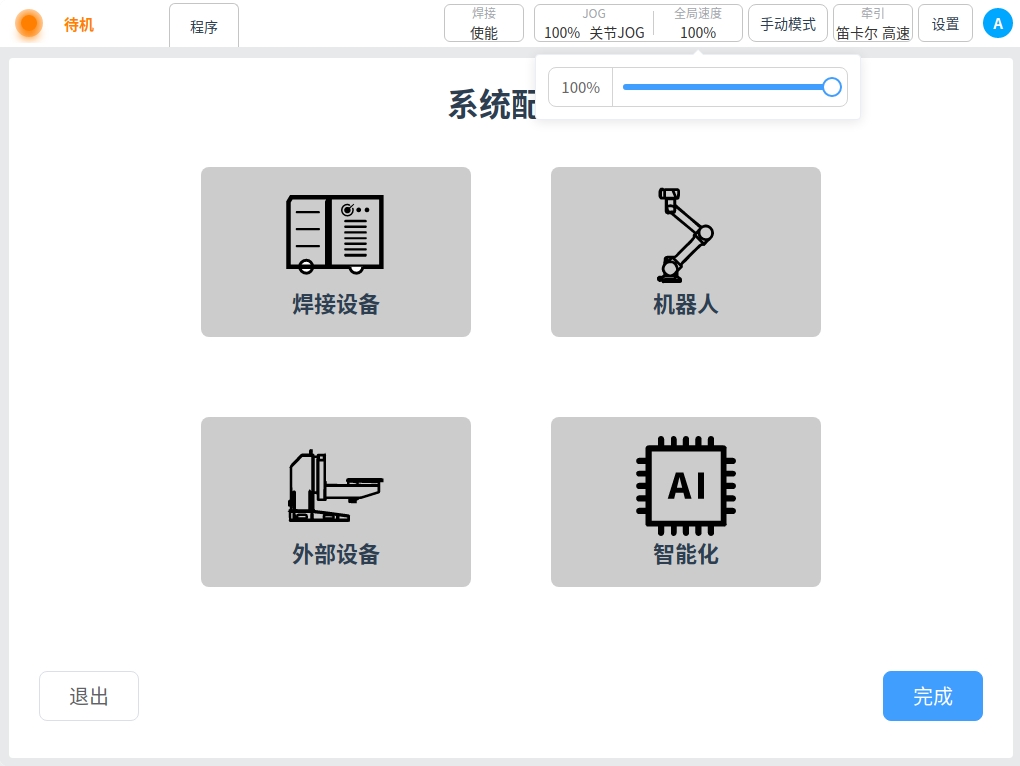

显示机器人当前全局速度的百分比。单击速度显示框，显示速度调节滑块，可以调节全局速度或手动输入。
操作模式：

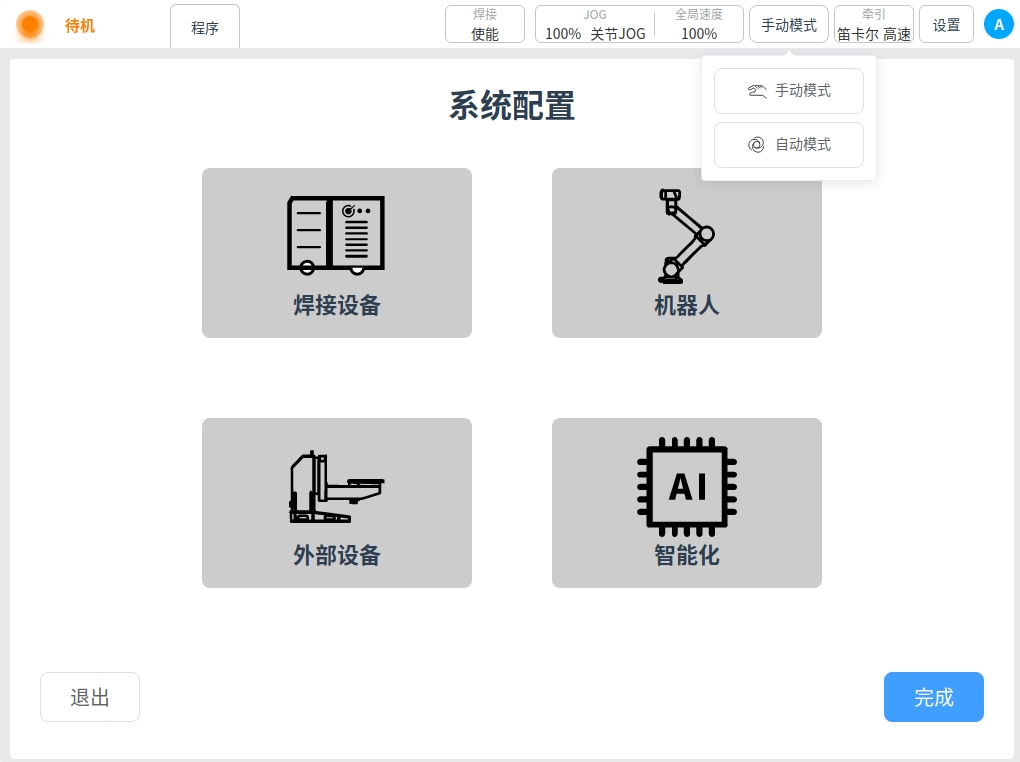

显示机器人操作模式，分手动模式和自动模式两种。单击该显示框，会显示包含手动模式和自动模式按钮的弹出框， 通过单击对应按钮进行操作模式的切换。当用户进行手动/自动模式切换时，用户需要输入正确密码后才可以进行模式切换。
牵引模式： 使用摇杆的情况下，显示当前激活的模式。包括关节牵引/笛卡尔牵引；高速牵引/低速牵引。用户可通过手柄上的按钮去切换使用的模式。

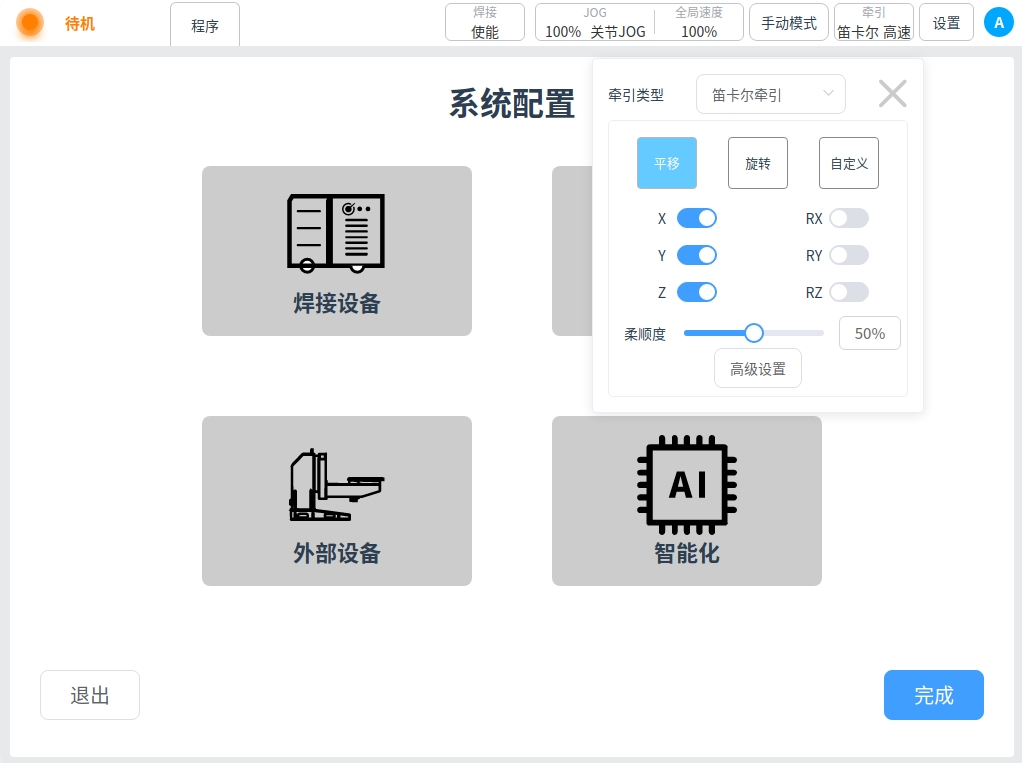

点击该区域，将弹出牵引控制窗口。用户可在该窗口调节牵引的类型、方向、柔顺度等。
设置：
进入设置页面按钮。
用户头像：

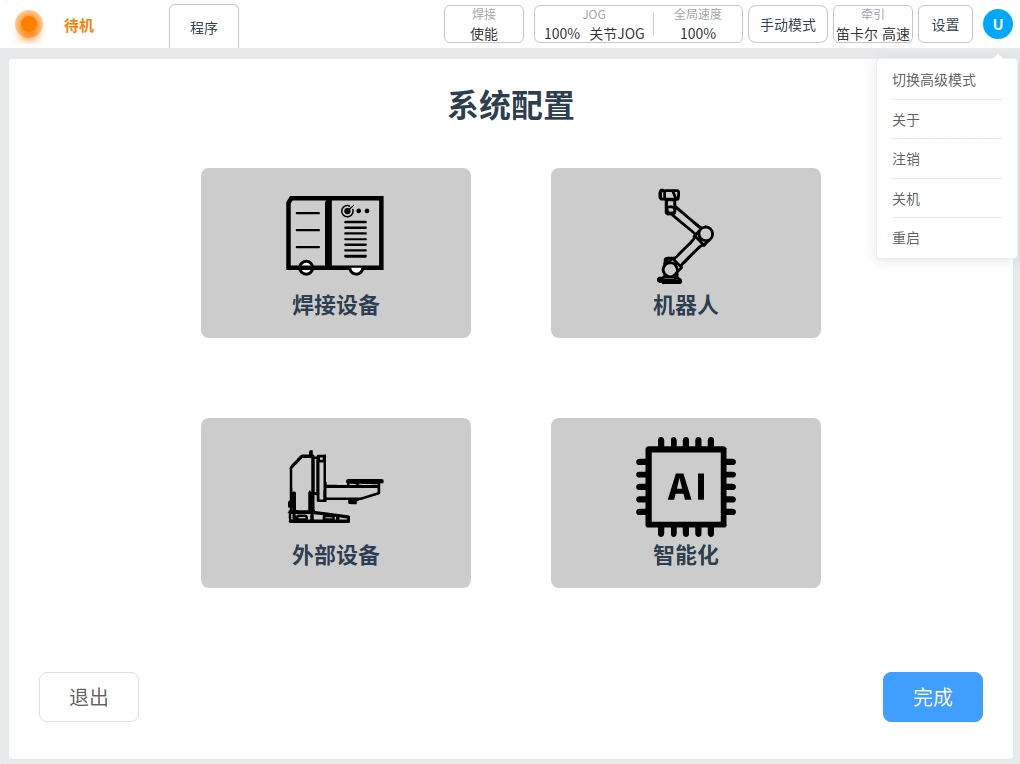

默认登录进入工艺包是普通模式，且单击用户头像显示如下图所示弹出窗。
切换高级模式： 单击输入密码后会进入高级模式；
关于： 显示机器人型号、软件版本以及工艺包版本等信息；
注销： 单击返回焊接工艺包v3启动页面；
重启： 在机器人断电状态下，单击会弹出确认关闭系统的对话框；机器人未断电状态下则会提示先断电；
关机： 在机器人断电状态下，单击会弹出确认重启系统的对话框；机器人未断电状态下则会提示先断电；

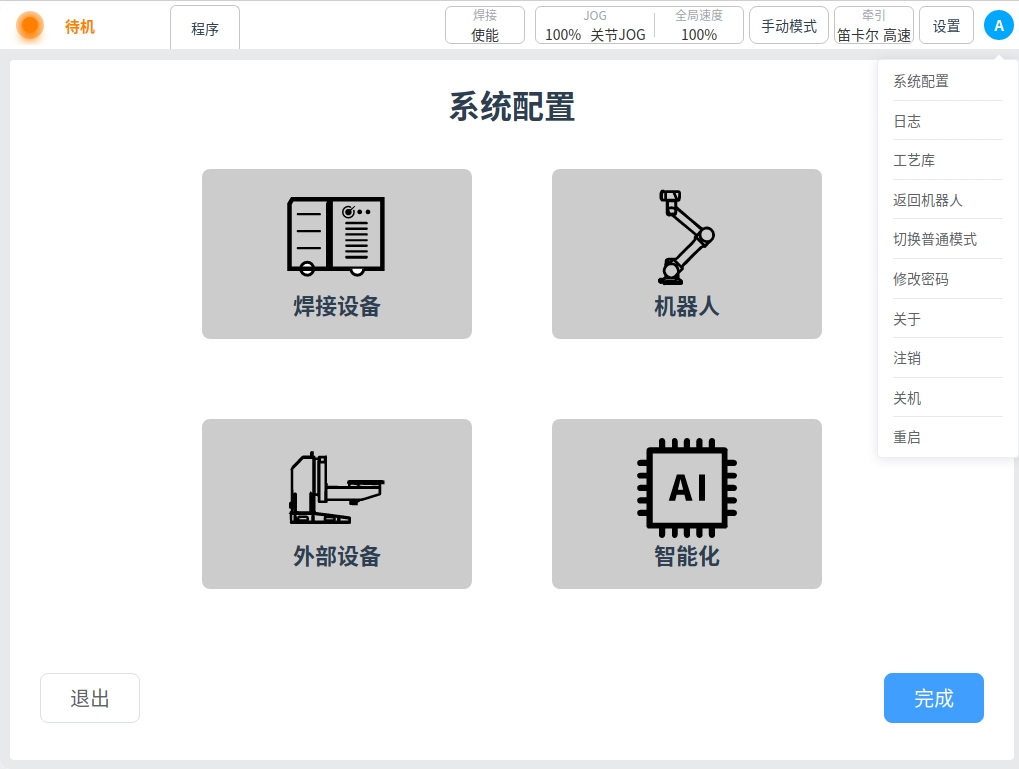

在高级模式下，点击用户头像显示如下图所示。
系统配置： 单击直接进入系统配置页面；
日志： 单击直接进入日志页面；
工艺库： 单击直接进入工艺库页面；
切换普通模式： 单击直接进入高级模式；
关于、注销、关机、重启功能同普通模式下的功能。
高级模式下特有的功能：
返回机器人： 单击直接进入机器人系统页面；

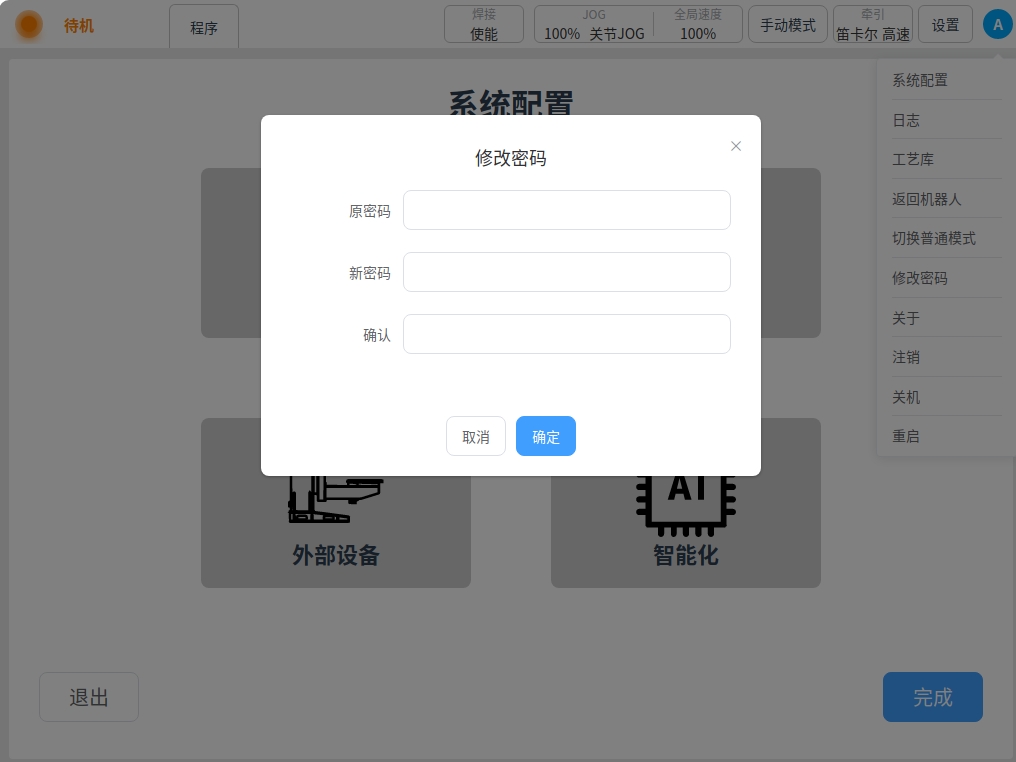

修改密码： 单击弹出修改密码的对话框，可以修改密码；
关于高级模式和普通模式的区别请查看 用户模式
